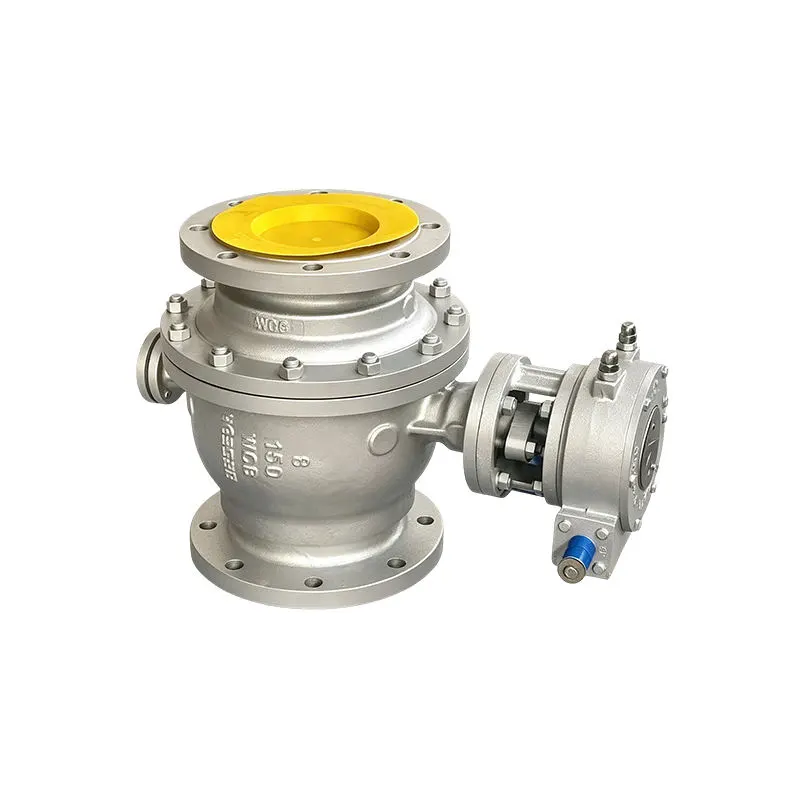

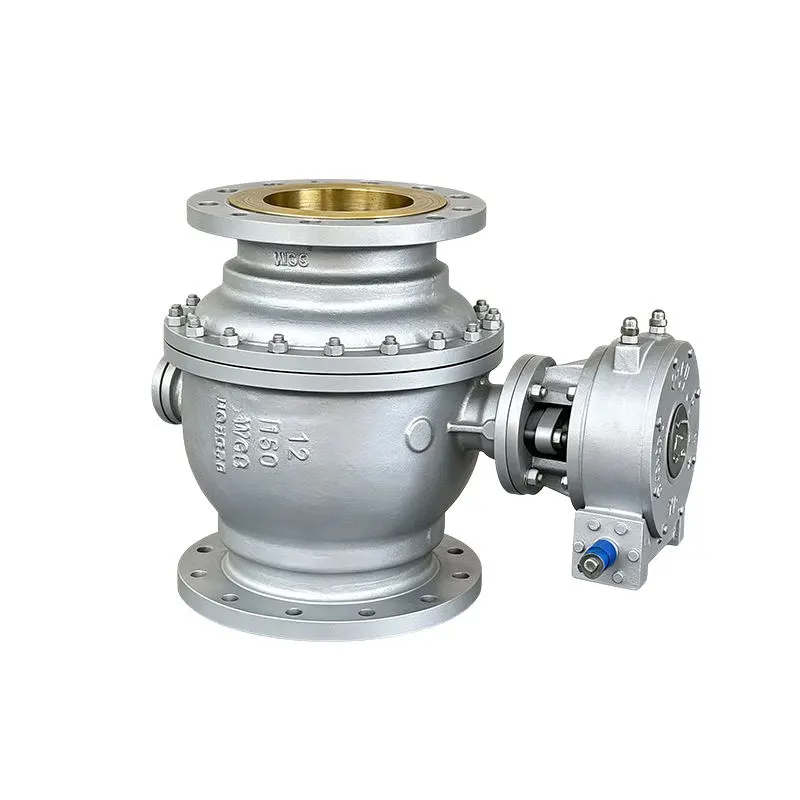

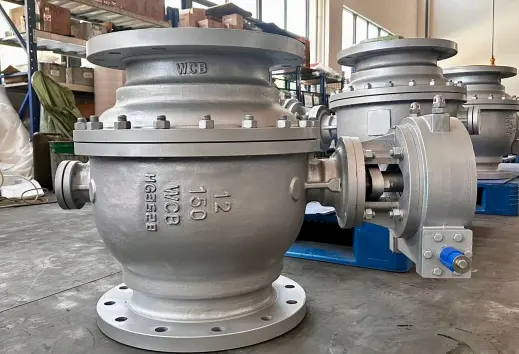

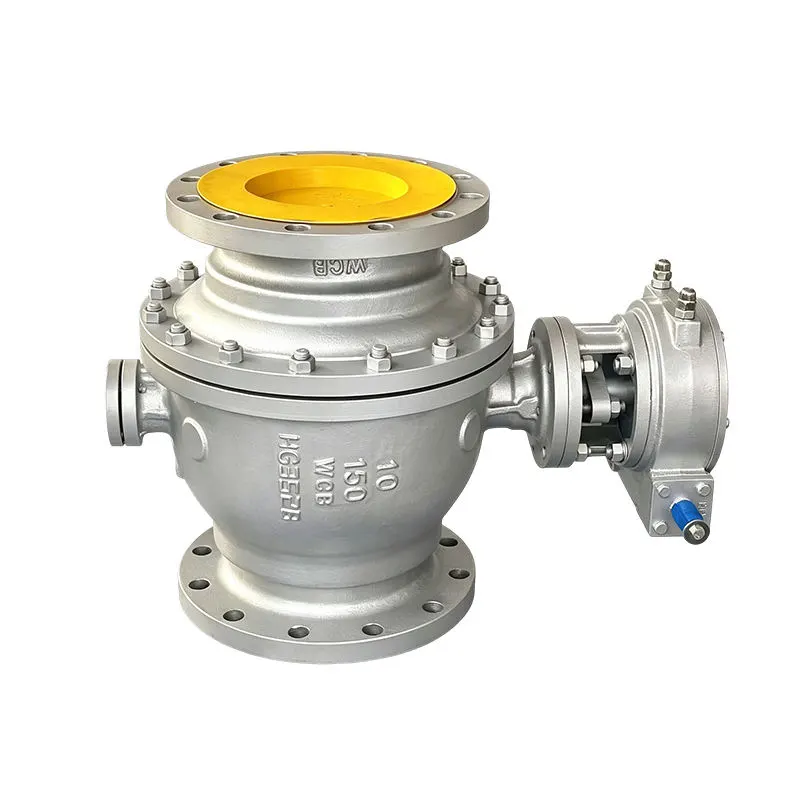

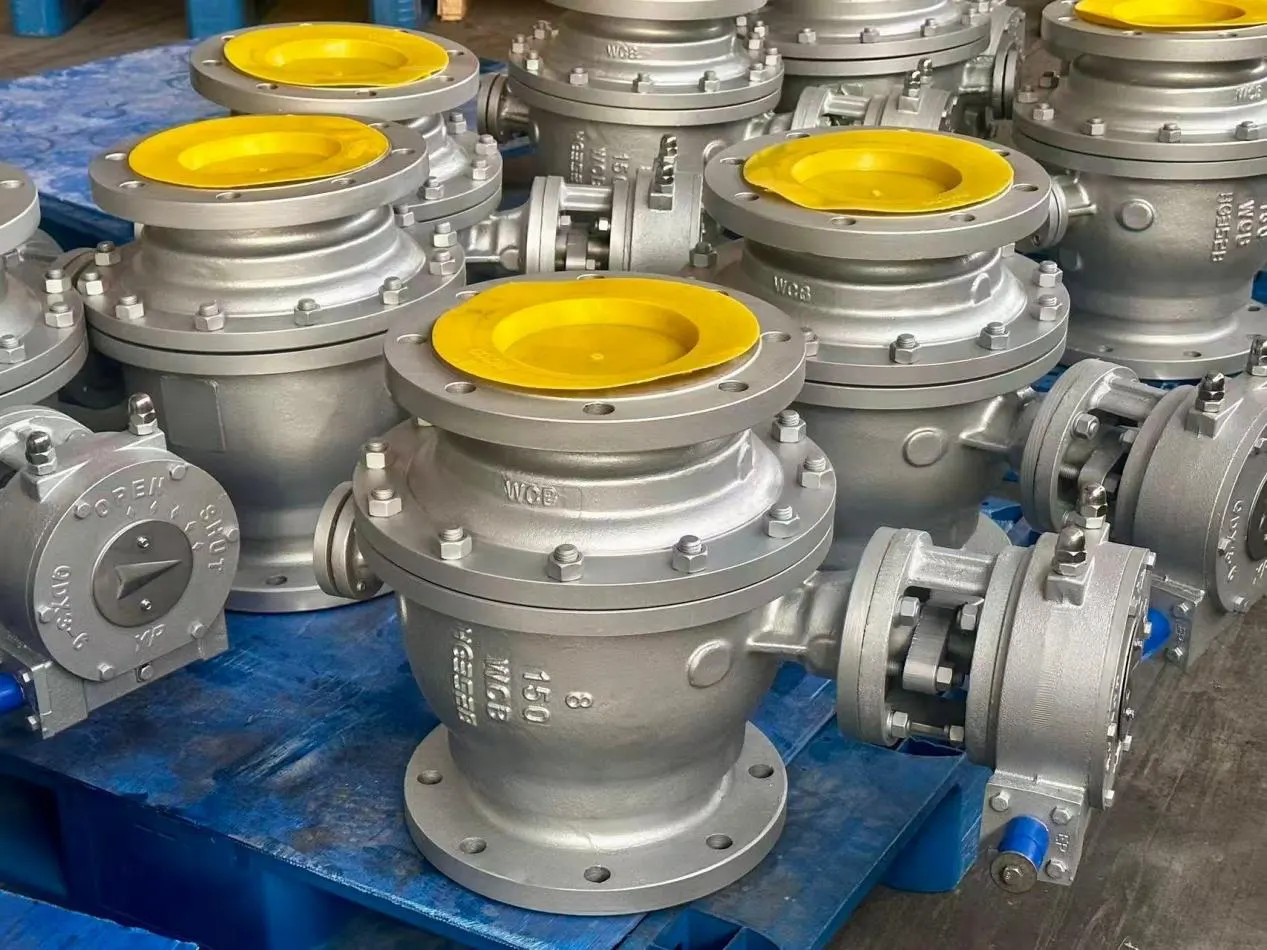

شیر توپی ثابت فولاد کربنی WCB

شیر توپی ثابت WCB فولاد کربنی Trunnion سنگین، انتهای فلنجی برای خدمات پتروشیمی Huadu Valve Group، سازنده سوپاپ دارای گواهی ISO، API و CE، شیر توپی ثابت WCB Carbon Steel Fixed Valve را برای تهیه پروژه های صنعتی تامین می کند. این شیر صنعتی سنگین که از فولاد کربنی A216 WCB با طراحی توپی ثابت نصب شده است، مقاومت در برابر فشار بالا، سایش پایین صندلی و آب بندی دو جهته قابل اعتماد را ارائه می دهد. ساقه ضد دمش و صندلی شناور مجهز به فنر، خاموشی محکم طولانی مدت را تضمین می کند. هر واحد قبل از تحویل آزمایشات هیدرواستاتیک و آب بندی را پشت سر می گذارد. مناسب برای سیستم های انتقال گاز طبیعی، پتروشیمی و خطوط لوله برق. ما از OEM، ODM، MOQ انعطاف پذیر و گزینه های محرک متعدد برای سفارش انبوه و منبع یابی پروژه EPC پشتیبانی می کنیم.

ارسال استعلام

توضیحات محصول

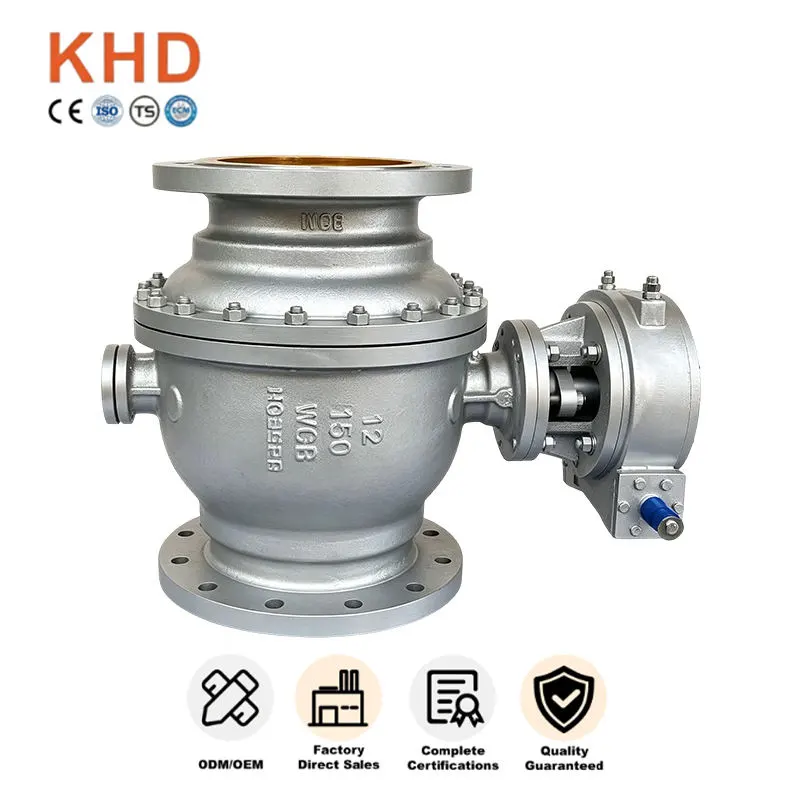

شیر توپی ثابت WCB Carbon Steel یک شیر صنعتی سنگین است که برای جداسازی خط لوله و کنترل جریان ساخته شده است و توسط Huadu Valve Group ساخته شده است. از طراحی توپی ثابت و مواد فولاد کربنی A216 WCB استفاده می کند که برای شرایط کاری خط لوله بحرانی با فشار بالا مناسب است.

این شیر صنعتی تحت خدمات مداوم فشار بالا و عملکرد چرخه طولانی، به طور گسترده برای پروژه‌هایی انتخاب می‌شود که ایمنی آب‌بندی و طول عمر طولانی از الزامات اصلی هستند.

مزایای مواد اولیه و ساختاری

بدنه کربنی A216 WCB Premium

شیر توپی ثابت WCB Carbon Steel از فولاد کربنی A216 WCB ریخته‌گری می‌شود که این ویژگی‌های اصلی را به همراه دارد:

-استحکام مکانیکی بالا و مقاومت عالی در برابر ضربه

- سازگاری دمایی خوب در برابر افزایش فشار و چکش آب

-ضخامت دیوار کافی برای خدمات کلاس فشار بالا

-بازرسی ریخته گری سخت برای رفع عیوب داخلی و سطحی

ساختار توپ ثابت نصب شده بر روی Trunnion

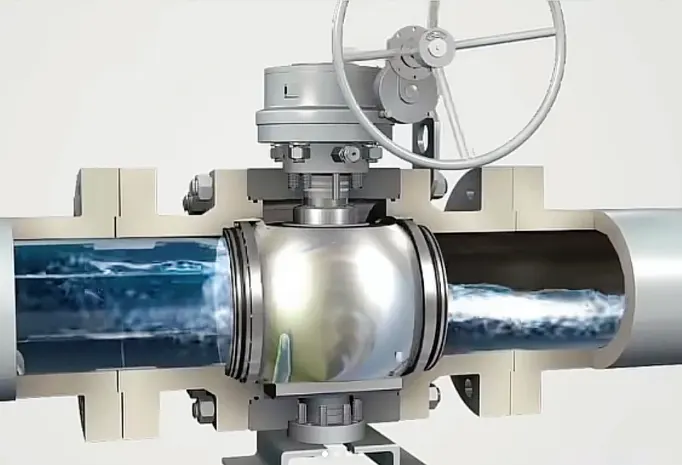

طراحی توپ ثابت ما با شیرهای توپی شناور معمولی، بیشتر بار فشار خط لوله را به شفت‌های پشتیبانی بالا و پایین منتقل می‌کند. توپ در موقعیت قفل باقی می ماند، بنابراین صندلی های سوپاپ فقط حداقل نیروی تماس را تحمل می کنند. حتی با چرخه های باز و بسته مکرر تحت فشار بالا پایدار، تا حد زیادی سایش صندلی را کاهش می دهد. آب بندی دو جهته پایدار بدون توجه به جهت فشار از نشت جلوگیری می کند و ایمنی سیستم را برای حلقه های فرآیند بحرانی بهبود می بخشد.

بهینه سازی آب بندی و ساخت و ساز ایمنی

مجموعه صندلی شناور فنری برای این شیر توپی ثابت فولاد کربنی WCB مجهز شده است. فنرهای تعبیه‌شده، سایش جزئی را پس از هزاران عملیات جبران می‌کند تا عملکرد خاموش‌شدن محکم را حفظ کند. ساقه ضد ضربه به عنوان ویژگی ایمنی استاندارد در برابر افزایش ناگهانی فشار عمل می کند. بسته بندی گرافیتی چند لایه انتشارات فرار را در اطراف شکاف های ساقه به حداقل می رساند. همه اجزای آب‌بندی به‌جای قطعات یدکی عمومی، برای محیط‌های کاری فشار بالا و دمای متوسط تطبیق داده می‌شوند.

ویژگی های کلیدی

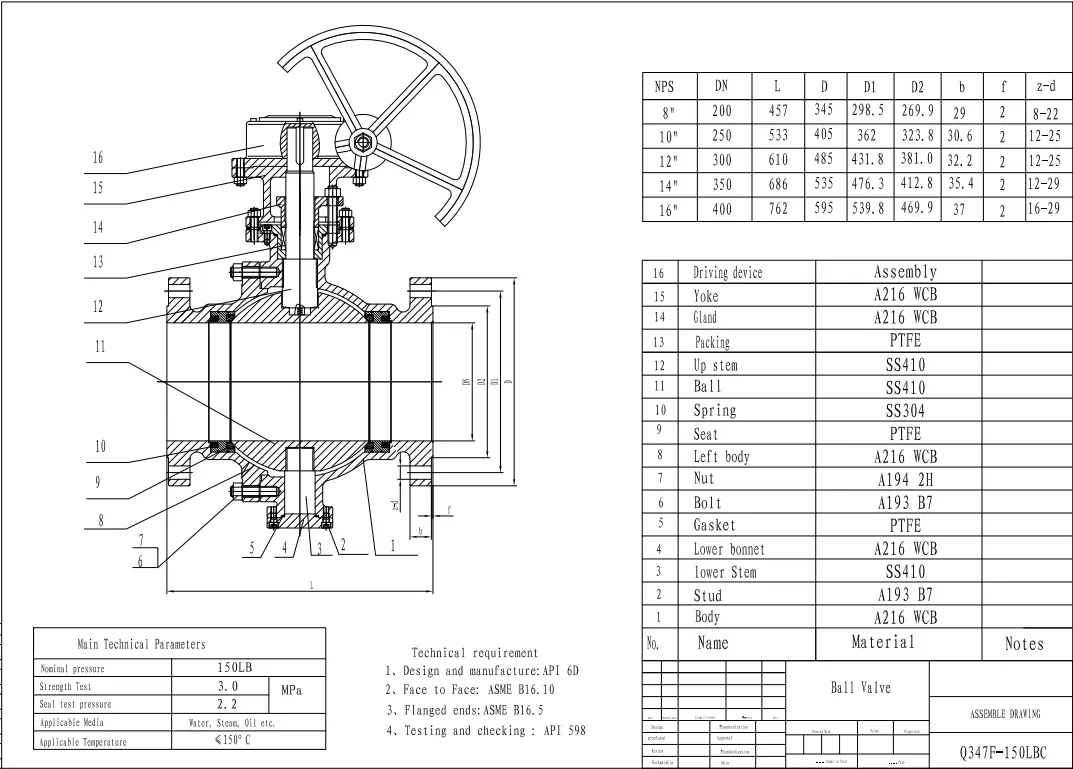

نوع محصول	شیر توپی ثابت فولاد کربنی WCB	مواد ساقه	A182 F6A / A276-410 / F304
استاندارد طراحی	API 6D / ASME B16.34	جنس صندلی	Stellite Hardfaced / PTFE / RPTFE / Graphite
ابعاد چهره به چهره	ASME B16.10	نوع واشر	واشر مارپیچی / واشر RTJ / واشر گرافیت
استاندارد فلنج	ASME B16.5 / ASME B16.47	حالت عملیات	چرخ دستی، چرخ دنده، محرک الکتریکی، محرک پنوماتیک، محرک هیدرولیک
کلاس فشار	کلاس 150 / 300 / 600 / 900 / 1500	پایان اتصال	فلنج دار، رزوه ای، جوشی (BW/SW)
اندازه اسمی (NPS)	1/2 اینچ ~ 48 اینچ	نوع طراحی	توپ ثابت نصب شده با بدنه پیچ و مهره ای
جنس بدنه	فولاد کربنی A216 WCB	محدوده دما	-29 ~ 425 ℃
مواد پلاگین / دیسک	A105+Stellite Hardfaced / A351 CF8	رسانه قابل اجرا	آب، نفت، گاز، بخار، سیالات صنعتی عمومی
جنس کلاه	A216 WCB	استاندارد تست	API 598 / تست پوسته و صندلی هیدرواستاتیک

مشخصات فنی

پارامترهای استاندارد

اندازه: DN50-DN1200

رتبه بندی فشار: Class150-Class2500

جنس: فولاد کربنی A216 WCB

ساختار: شیر توپی ثابت نصب شده بر روی ترونیون

محدوده دما: -29 ℃ ~ 425 ℃

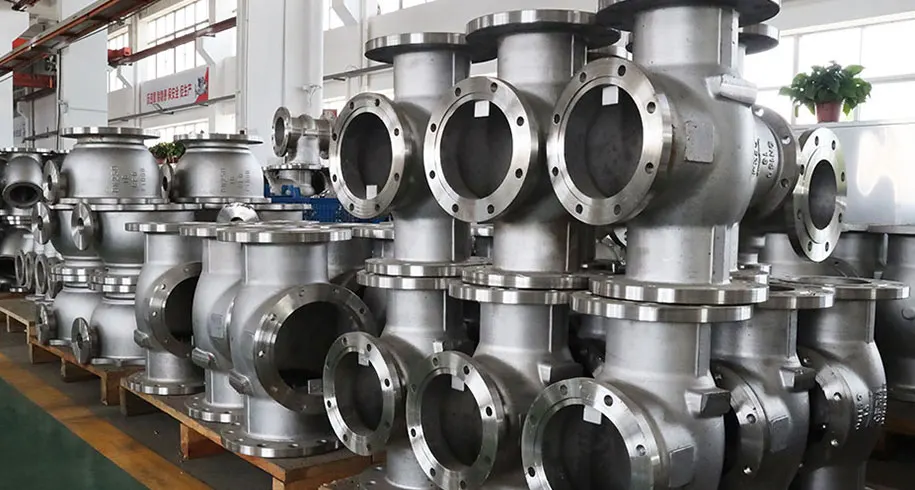

فرآیند تولید

شیر توپی ثابت فولاد کربنی WCB از موارد زیر عبور می کند:

- تولید ریخته گری واجد شرایط A216 WCB

- عملیات حرارتی برای خواص مواد پایدار

- ماشینکاری دقیق CNC برای آب بندی سطوح

- مونتاژ با اجزای آب بندی و محرک همسان

ویژگی های عملکرد

- ساختار بند کم سایش برای خدمات دوچرخه سواری مکرر

- خاموشی محکم دو جهته قابل اعتماد

- نرخ پایین شکست صندلی تحت فشار مداوم خط لوله بالا

- سازگار با چندین گزینه محرک: دنده دستی، پنوماتیک، برقی

- طراحی شده برای سرویس جداسازی تمام باز/بستن کامل

حوزه های کاربردی

صنعت نفت و گاز

شیر توپی ثابت WCB کربن به طور گسترده در موارد زیر استفاده می شود:

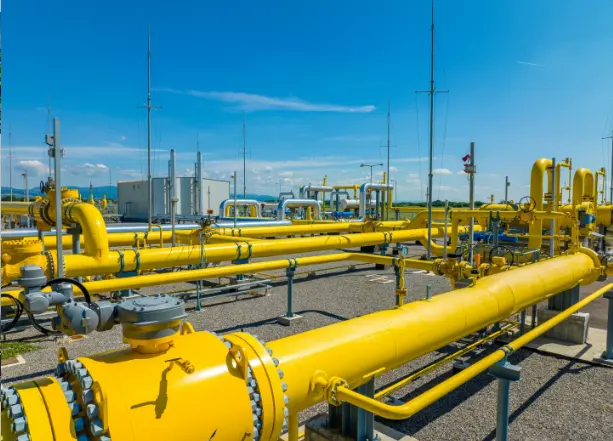

- خطوط لوله اصلی انتقال گاز طبیعی

- خطوط فرآیند پالایش نفت

- تاسیسات انتقال نفت خام

- سیستم های لوله کشی پمپ بنزین

صنعت پتروشیمی

- حلقه‌های فرآیند پتروشیمی با فشار بالا

- خطوط لوله جداسازی اصلی واحد فرآیند

- مدارهای سیال غیرخورنده و خورنده خفیف با دمای متوسط

صنعت برق

- لوله‌کشی فرآیند اصلی نیروگاه

- سیستم‌های حلقه کارخانه‌های صنعتی سنگین

پروژه های صنعتی عمومی

- بسته‌های خط لوله پروژه EPC جدید

- بازسازی و مقاوم سازی خط لوله موجود

- سایت های صنعتی با دسترسی سخت به تعمیر و نگهداری و الزامات ایمنی بالا

کنترل کیفیت و پشتیبانی از تدارکات پروژه

به‌عنوان یک تولیدکننده سوپاپ دارای گواهینامه‌های ISO، CE و API، هر شیر توپی ثابت کربنی WCB قبل از ارسال تحت آزمایش‌های کامل کارخانه‌ای قرار می‌گیرد، از جمله تست پوسته هیدرواستاتیک، آزمایش آب‌بندی صندلی و بازرسی ابعاد. آزمایش قطعه کامل برای شیرهای بزرگ و سنگین بدون بازرسی نمونه اجرا می‌شود. راستی‌آزمایی مواد خام، بازرسی ریخته‌گری، نظارت مونتاژ و آزمایش شیر تمام‌شده در کل جریان کار تولید انجام می‌شود. گواهی آزمایش مواد و گزارش بازرسی را می توان برای ارسال مناقصه و پذیرش محل ارائه کرد.

گزینه های پیکربندی انعطاف پذیر با توجه به شرایط کار در محل، پوشش درجات مختلف فشار، ترکیب مواد آب بندی و حالت های عملکرد متعدد در دسترس هستند. MOQ انعطاف‌پذیر از آزمایش نمونه، عرضه سهام دسته‌ای کوچک و سفارش‌های پروژه انبوه با حجم بالا پشتیبانی می‌کند. شیرهای توپی ثابت WCB گروه Huadu Valve به صورت جهانی صادر می شوند و سفارشات مکرر را از مشتریان صنعتی در سراسر جهان دریافت می کنند.

مهر و موم صندلی و ساقه چگونه برای دوام سایت در دنیای واقعی ساخته شده است؟

ما از طرح صندلی شناور فنری برای این شیر توپی ثابت استفاده می‌کنیم. فنرهای داخلی صندلی را روی سطح توپ فشرده نگه می دارند. هنگامی که سایش جزئی پس از هزاران عملیات اتفاق می افتد، فنرها می توانند شکاف های کوچک را جبران کنند و عملکرد آب بندی خوبی را در طول زمان حفظ کنند. ساختار ساقه ضد ضربه به عنوان ویژگی ایمنی استاندارد تعبیه شده است. تحت فشارهای غیرمنتظره خط لوله، از دمیدن ساقه جلوگیری می کند. بسته‌بندی گرافیتی چندلایه برای آب‌بندی ساقه نصب شده است تا از انتشارات ریز فرار در اطراف شکاف ساقه جلوگیری کند. این قطعات آب بندی قطعات یدکی ارزان عمومی نیستند. آنها برای مطابقت با شرایط کاری فشار بالا و دمای متوسط انتخاب می شوند.
