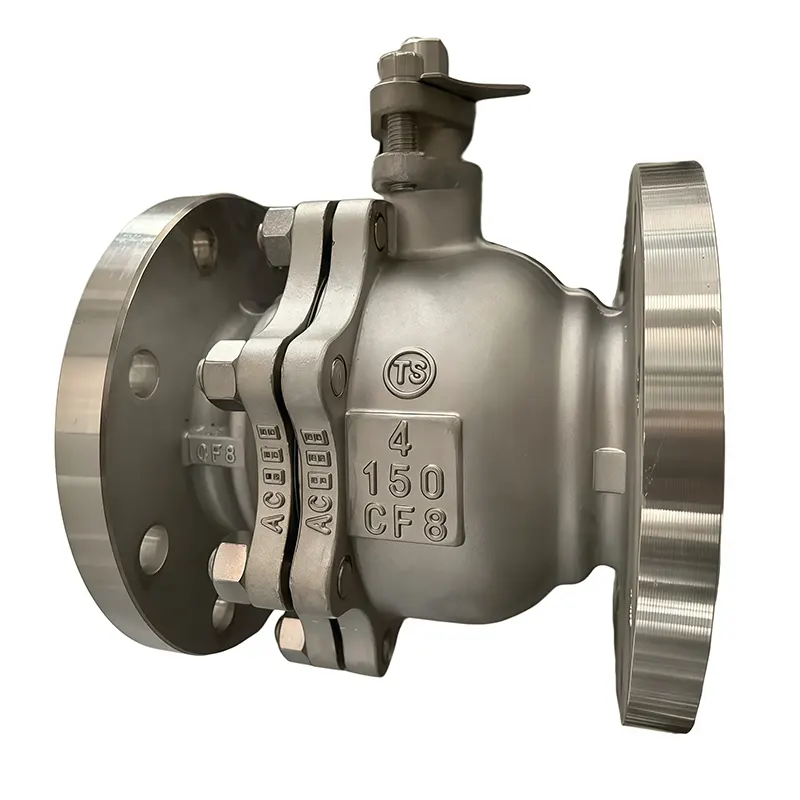

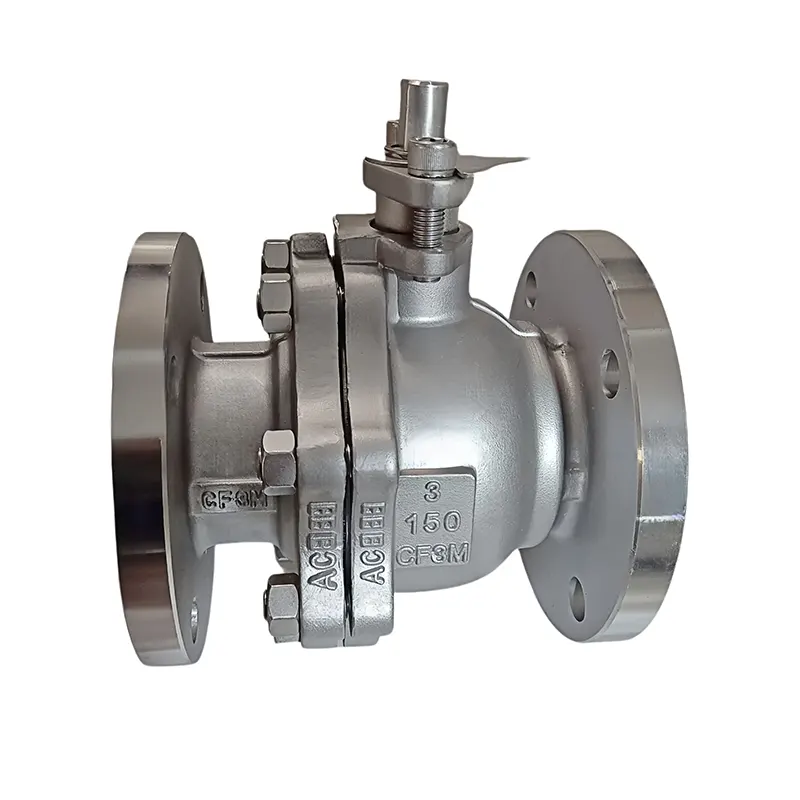

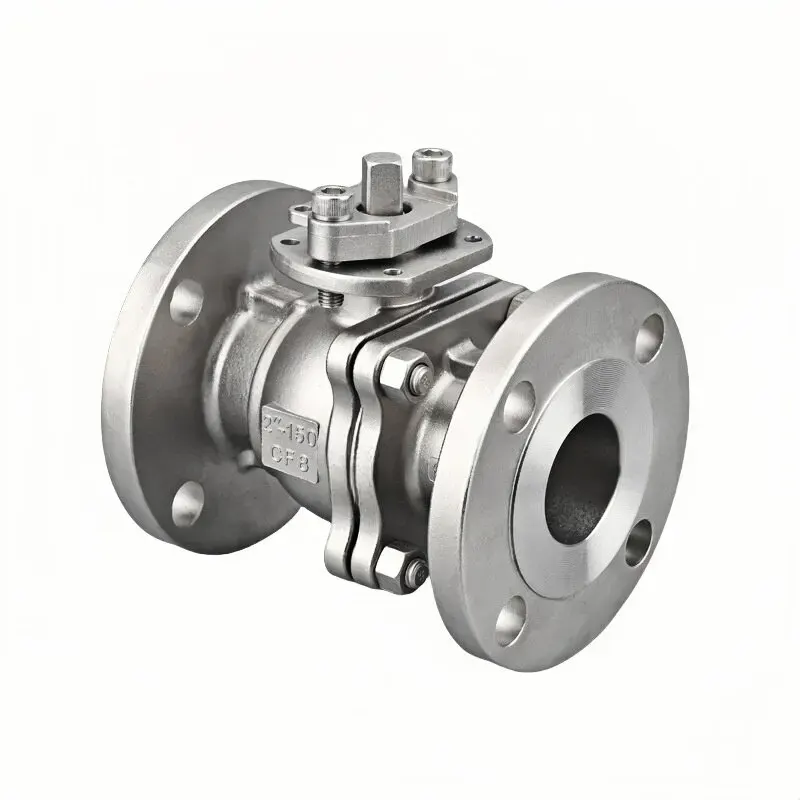

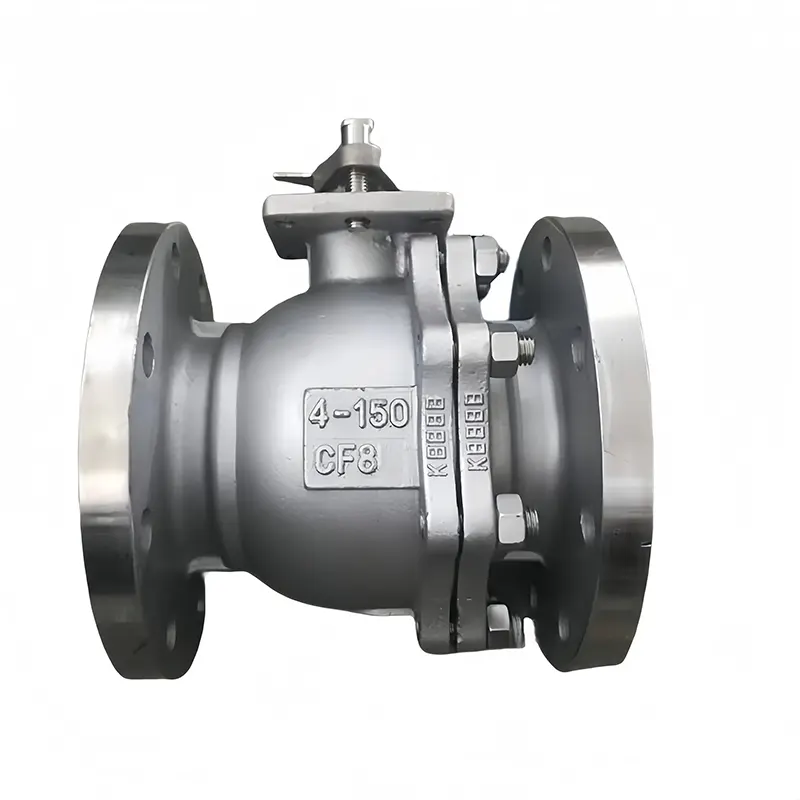

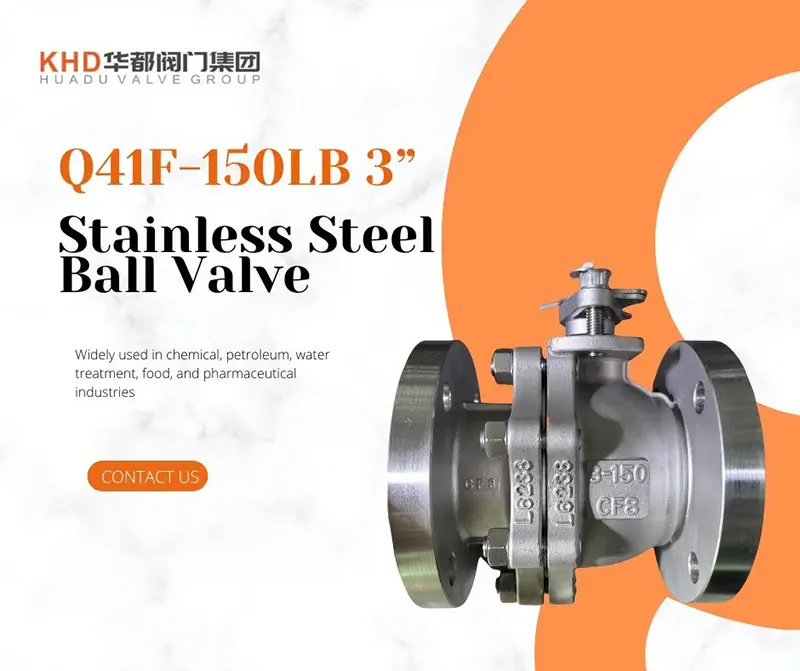

شیر توپی دستی استیل ضد زنگ

شیر توپی دستی فولاد ضد زنگ یک شیر عایق و تنظیم دستی است که برای کنترل مایعات در محل مهندسی شده است. این دستگاه که در کارخانه Huadu Valve تولید می‌شود، از فولاد ضد زنگ با مشخصات بالا برای مقابله با انواع رسانه‌های صنعتی غیر افراطی استفاده می‌کند.

استقرار سنگین در سراسر پردازش آب، مواد شیمیایی سبک، داروسازی مواد غذایی، دریای ساحلی و لوله‌کشی کارخانه‌های عمومی، که در آن بهداشت، عملکرد ضد زنگ و عملیات بدون برق بسیار ارزشمند است.

این شیر توپی دستی عملکرد ثابتی را حتی تحت سرویس چرخه ای مداوم در محیط های سخت کارخانه حفظ می کند.

ویژگی های کلیدی

مزایای مواد اولیه و ساختاری

چرا فولاد ضد زنگ برای بدنه شیرها متمایز است؟

شیر توپی دستی ما از فولاد ضد زنگ SS304 و SS316 که با دقت انتخاب شده (درجه های ریخته گری CF8 / CF8M) ساخته شده است.

به جای فولاد کربن پایه، فولاد ضد زنگ مقاومت ذاتی در برابر زنگ زدگی، اکسیداسیون و حمله شیمیایی خفیف به ارمغان می آورد. این امر آن را برای کارگاه های کارخانه مرطوب، تاسیسات ساحلی و سیالات فرآیندی کمی خورنده ایده آل می کند.

تکنیک های پیشرفته شکل دهی یک تکه عیوب داخلی پنهان مانند سوراخ های باد یا شن و ماسه را از بین می برد. بدنه تمام شده استحکام مکانیکی جامد، تحمل ضربه خوب و ظرفیت تحمل فشار پایدار را ارائه می دهد. عملیات طولانی مدت به راحتی باعث تغییر شکل بدن یا تراوش مفصل نمی شود و هزینه کلی نگهداری گیاه شما را کاهش می دهد.

نوع SS316 زمانی که حاوی کلرید یا مایعات حاوی نمک درگیر باشد، برتری دارد. برای آب، هوا و گاز استاندارد، SS304 گزینه متعادل و صرفه جویی در بودجه برای اکثر خریداران خارج از کشور است.

تایید مواد خام سفت و سخت

هر دسته مواد دریافتی از طریق بررسی های آزمایشگاهی برای تضمین:

- ترکیب شیمیایی کاملاً با مشخصات SS304 / SS316 / CF8 / CF8M مطابقت دارد

- بدون مواد جایگزین بازیافت شده یا ضعیف

- خواص مکانیکی ثابت برای مقابله با شرایط سایت در دنیای واقعی

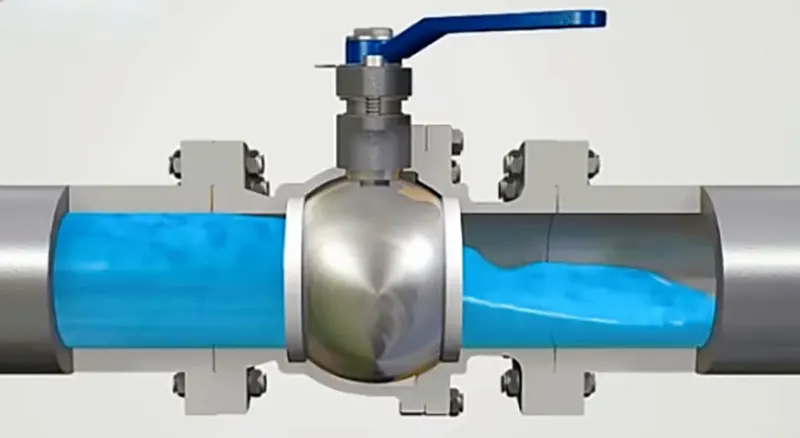

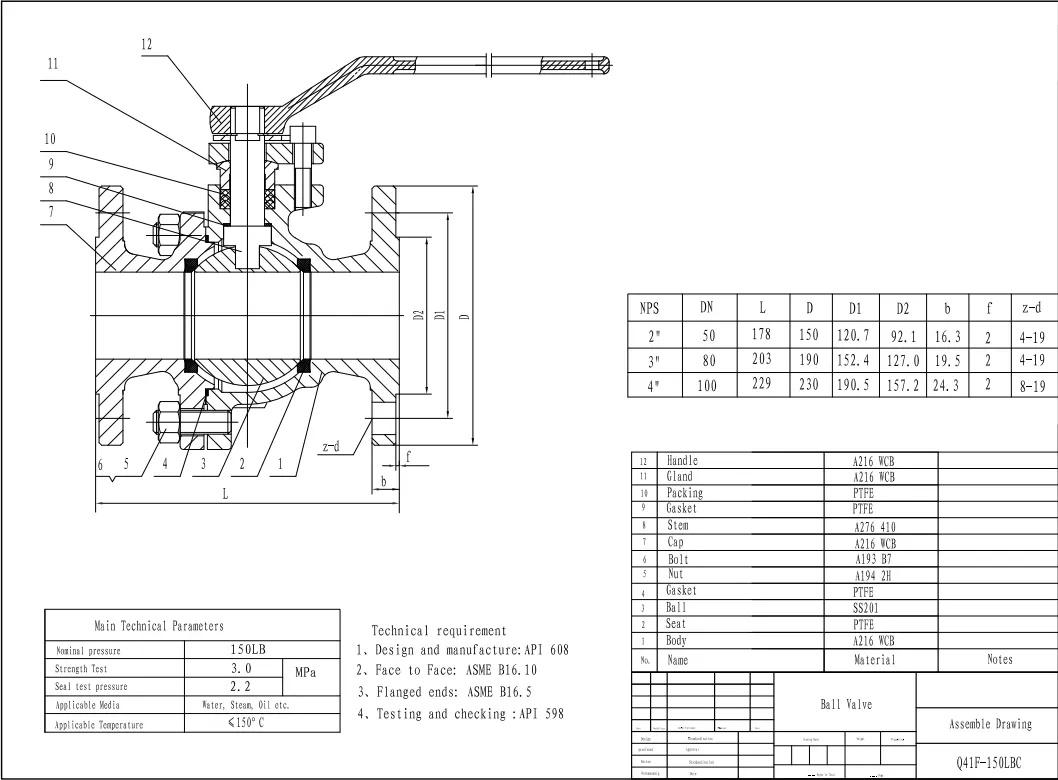

راهنمای لبه معماری توپ شناور

ما اصل اثبات شده توپ شناور را به همراه اهرم دستی انسان پسند، که برای قابلیت استفاده سایت در دنیای واقعی طراحی شده است، اتخاذ می کنیم:

فعال سازی کاملا دستی: بدون نیاز به برق، بدون تامین هوا. از سخت افزار اضافی اضافی و خطرات خرابی مرتبط جلوگیری می کنید

-نصب مستقیم، عملیات بصری و مانع کم در تعمیر و نگهداری سایت

-مسیر جریان کامل سوراخ بهینه شده، تلاطم جریان را کاهش می دهد و باعث می شود که جریان متوسط ​​صاف بدون افت فشار غیر ضروری

-صندلی‌های PTFE جفت‌شده دقیق و توپ شناور صیقلی در بسته‌بندی دمایی فشار نامی به‌طور محکم خاموش می‌شوند.

-دستگیره قفل اختیاری فیلد چرخش تصادفی را محدود می کند و به طور موثر از عملکرد اشتباه تصادفی پرسنل سایت جلوگیری می کند.

-طراحی شده برای وظیفه جداسازی کامل باز/بسته گاز دادن طولانی مدت در حالت نیمه باز توصیه نمی شود.

گزینه های اتصال انعطاف پذیر برای لوله کشی های متنوع

پیکربندی‌های انتهایی متعددی ارائه می‌شوند: انتهای رزوه‌دار، انتهای فلنج‌دار، اتصالات گیره سریع بهداشتی.

- طیف اندازه گسترده با پوشش 1/2 اینچ تا 4 اینچ، سازگار با کلاس های فشار متعدد

- برای خطوط ابزار حفره کوچک و جداسازی خط لوله اصلی جریان بزرگ به همان اندازه خوب کار می کند

- ساخته شده بر اساس استاندارد ASME B16.34، قابل تعویض با طرح های اصلی لوله کشی جهانی

- تیم مهندسی ما می تواند نقشه های مشتری را ارزیابی کند و راه حل های متناسب با نیازهای ابعادی غیر استاندارد ایجاد کند.

سیستم آب بندی خوب فکر شده

مونتاژ آب بندی برای استقامت مزرعه طولانی مدت تنظیم شده است:

- صندلی PTFE خود روان کننده اصطکاک را در طول چرخش اهرم کاهش می دهد و از سطح توپ براق در برابر سایش محافظت می کند.

- عملکرد قطع دو طرفه محکم برای آب، روغن، گاز و سیالات فرآیند خورنده خفیف

- آرایش بهینه بسته بندی ساقه نشت فرار را در امتداد شفت سوپاپ مهار می کند

- خاصیت ضد رسوب و ضد رسوب، تمیزی متوسط ​​را حفظ می کند و کاملاً مناسب سناریوهای تولید بهداشتی است.

مشخصات فنی

پارامترهای استاندارد

اندازه: 1/2 "-4" (اقلام موجود در انبار)

کلاس فشار: PN16 / PN25 / PN40/PN64/PN100

جنس بدنه: SS304 (CF8)، SS316 (CF8M)

نوع شیر: شیر توپی دستی از جنس استنلس استیل

فرم اتصال: رزوه ای / فلنجی / گیره بهداشتی

دمای کار: -20 درجه سانتیگراد تا 180 درجه سانتیگراد (بستگی به ترکیب صندلی دارد)

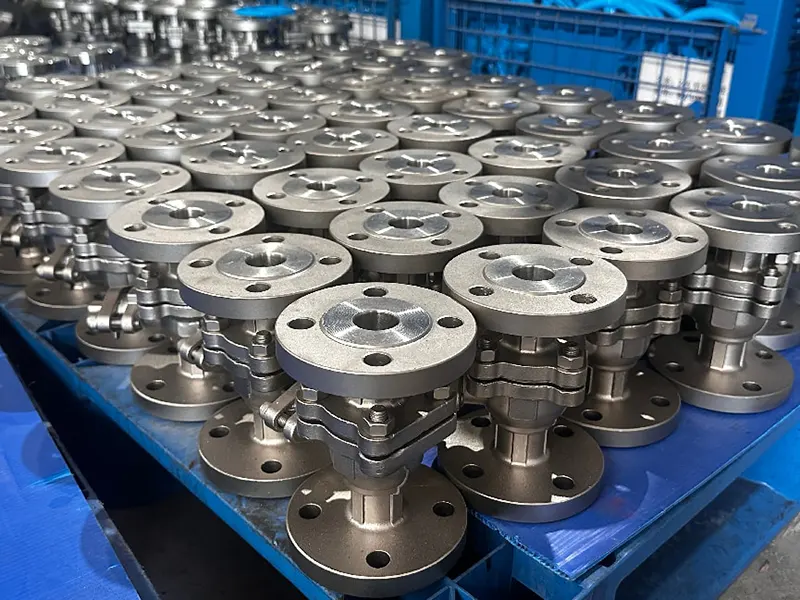

گردش کار تولید

شیر توپی دستی فولاد ضد زنگ ما مراحل کامل تولید را طی می کند:

-ریخته گری/ آهنگری دقیق فولاد ضد زنگ

عملیات حرارتی برای تثبیت ویژگی های مکانیکی مواد

ماشینکاری CNC با دقت بالا برای توپ، آب بندی وجه ها و انتهای اتصال

مونتاژ واحد کامل با اهرم دستی. دسته قابل قفل در صورت درخواست نصب شده است

نکات برجسته عملکرد

- مقاومت فوق العاده در برابر زنگ زدگی و خوردگی

- طراحی کامل سوراخ برای حداقل افت فشار

- بسته شدن محکم دو طرفه قابل اطمینان برای مایع و گاز

- عملکرد دستی بدون برق، سازگاری بالای سایت

- لوازم جانبی قفل دسته برای جلوگیری از عملکرد نادرست

- مطابق با استانداردهای بین المللی لوله کشی ASME B16.34

حوزه های کاربردی

بخش تصفیه آب

شیر توپی دستی فولاد ضد زنگ به طور گسترده در موارد زیر استفاده می شود:

-شبکه های لوله کشی و تصفیه آب شهری

- مدارهای کمکی آب و فاضلاب در گردش

- نقاط جداسازی و سوئیچینگ خط لوله آب تمیز

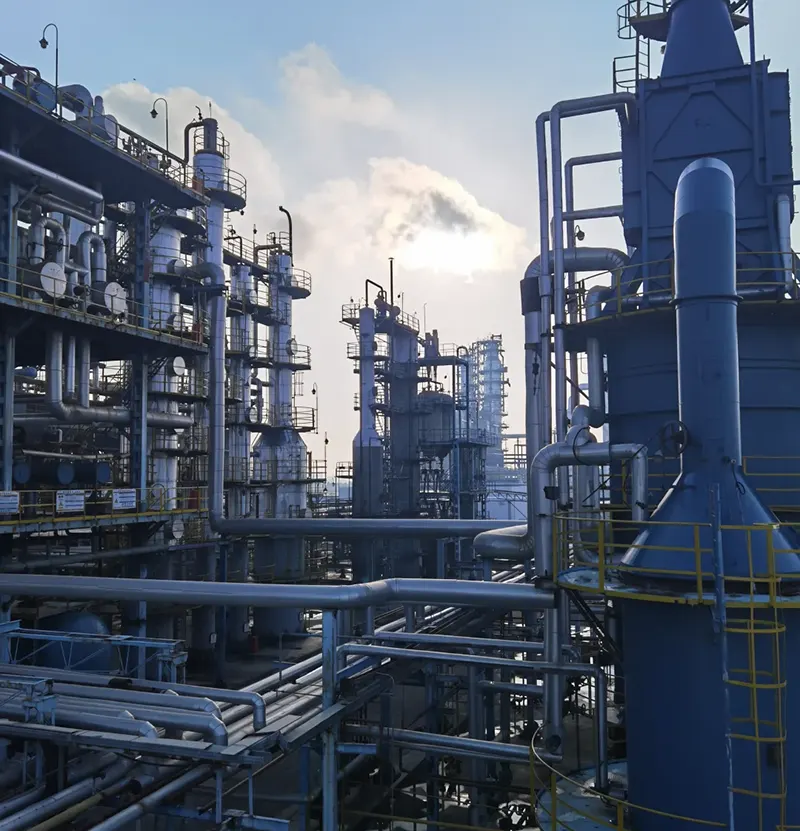

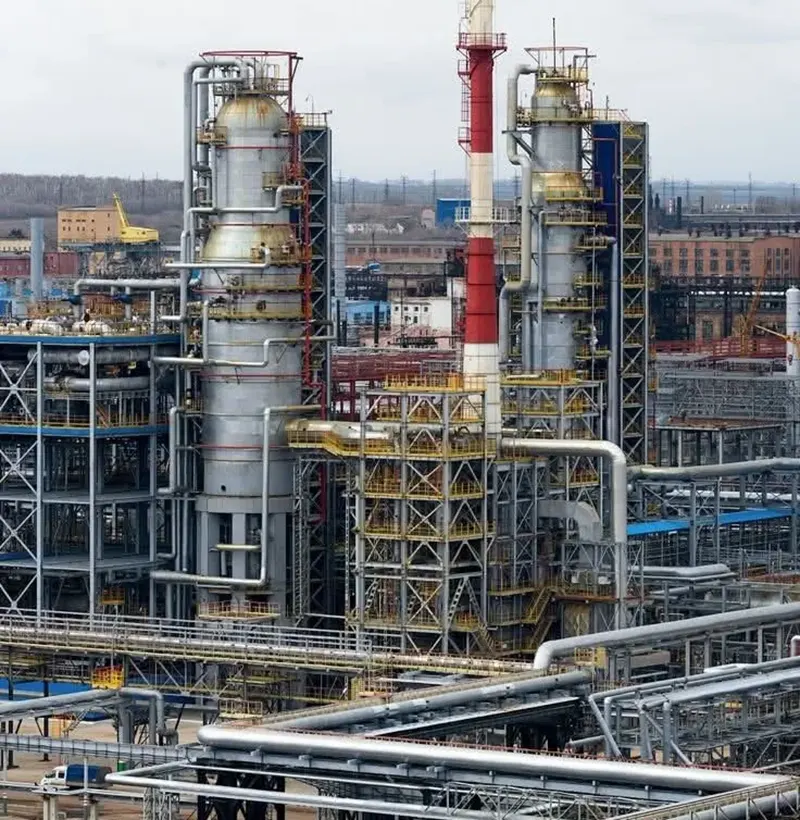

بخش شیمی و پتروشیمی

- لوله کشی فرآیند شیمیایی سبک عمومی

- حلقه های کنترل سیال خورنده خفیف

- شبکه های خطوط لوله کمکی برای کارخانه های پتروشیمی

بخش مواد غذایی نوشیدنی و داروسازی

- خطوط لوله بهداشتی برای خطوط تولید غذا و نوشیدنی

- لوله کشی فرآیند در کارگاه های دارویی

- انتقال مایعات بهداشتی در جایی که بدون آلودگی الزامی است

سناریوهای صنعتی دریایی و عمومی

- در سیستم های لوله کشی ساحلی و نزدیک به ساحل

- کنترل حلقه کمکی برای پروژه های سایت پیمانکار مهندسی

- جابجایی سریع سهام یدکی برای توزیع کنندگان محلی و کارهای تعمیرات اساسی کارخانه

نکات عملیات در محل و پشتیبانی جهانی پروژه

برای به حداکثر رساندن طول عمر: قبل از نصب، سرباره جوش و زباله های جامد داخل خطوط لوله را پاک کنید. به اهرم دستی نیروی بی رحم اعمال نکنید. برای جلوگیری از چسبیدن مهر و موم پس از طولانی مدت استاتیک، دوچرخه سواری کامل را انجام دهید. نشتی جزئی ساقه را می توان با تنظیم جزئی بسته بندی اصلاح کرد. مفاصل و وضعیت دسته را در دورهای بازرسی منظم کارخانه خود بگنجانید.

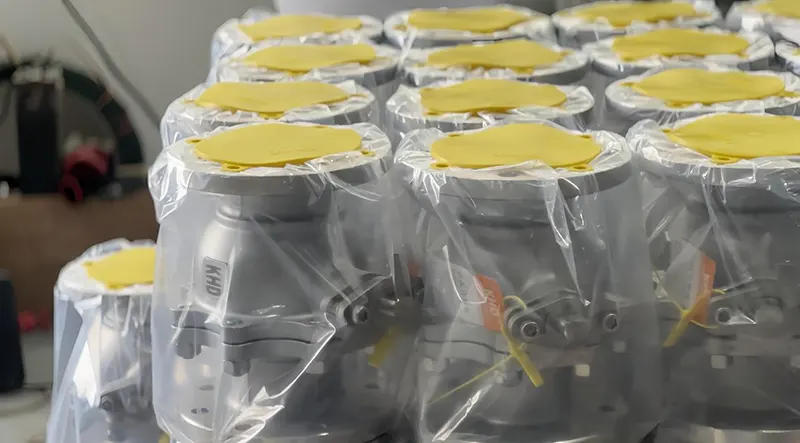

به عنوان یک سازنده شیر دارای گواهی API، ISO، CE، هر واحد تست فشار، تست نشتی و بازرسی بصری را قبل از ارسال انجام می دهد. گردش کار کامل QC ما چک دریافتی مواد خام، ماشینکاری دقیق از طریق اعتبارسنجی محصول نهایی را پوشش می دهد. برای ارسال مناقصه و پذیرش سایت پروژه های خارج از کشور می توان گواهی آزمون مواد را ارائه کرد.

خدمات سفارشی OEM و ODM انعطاف پذیر قابل دسترسی است: تنظیم مواد، اندازه خاص، تکمیل سطح، حکاکی آرم و بهینه سازی شرایط سفارشی همگی پشتیبانی می شوند. MOQ انعطاف‌پذیر آزمایش‌های نمونه کوچک و همچنین سفارشات انبوه برای پروژه‌های مقیاس بزرگ را در خود جای می‌دهد.

شیرهای توپ دستی فولاد ضد زنگ ما در سراسر آسیای جنوب شرقی، خاورمیانه، آفریقا، اروپا و فراتر از آن شهرت زیادی در بازار به دست آورده اند. به لطف عملکرد ثابت مزرعه و دوام طولانی مدت ثابت شده، ما با توزیع کنندگان، پیمانکاران مهندسی و اپراتورهای کارخانه نهایی در سرتاسر جهان شراکت های طولانی مدت محکمی ایجاد کرده ایم. این که آیا به واحدهای قابل اعتماد برای اجرای پروژه در حال انجام یا تکمیل مجدد سهام نیاز دارید، در صورت تمایل با تیم ما تماس بگیرید. ما آماده به اشتراک گذاشتن اطلاعات فنی کامل و نقل قول های رقابتی متناسب با نیازهای واقعی شما هستیم.
