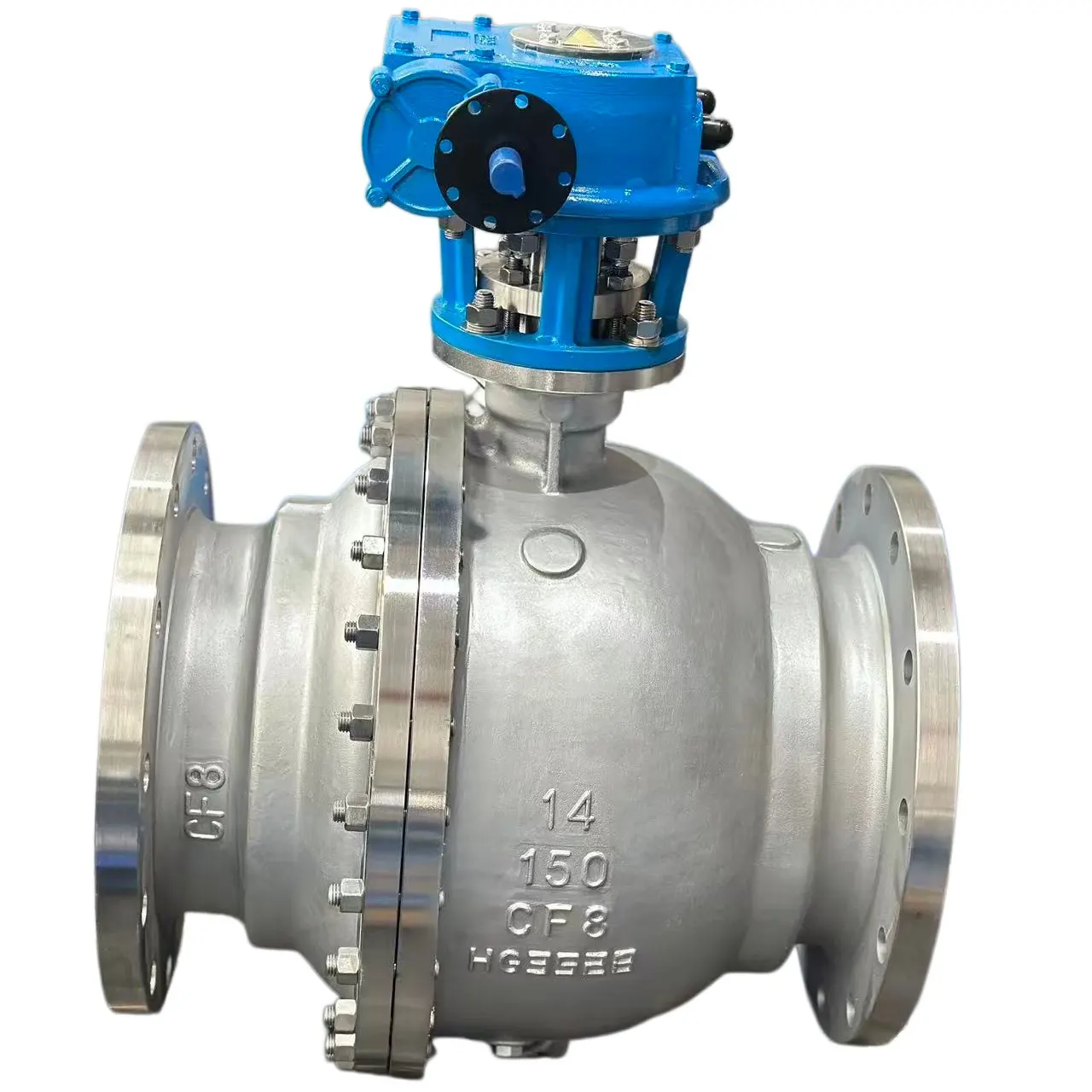

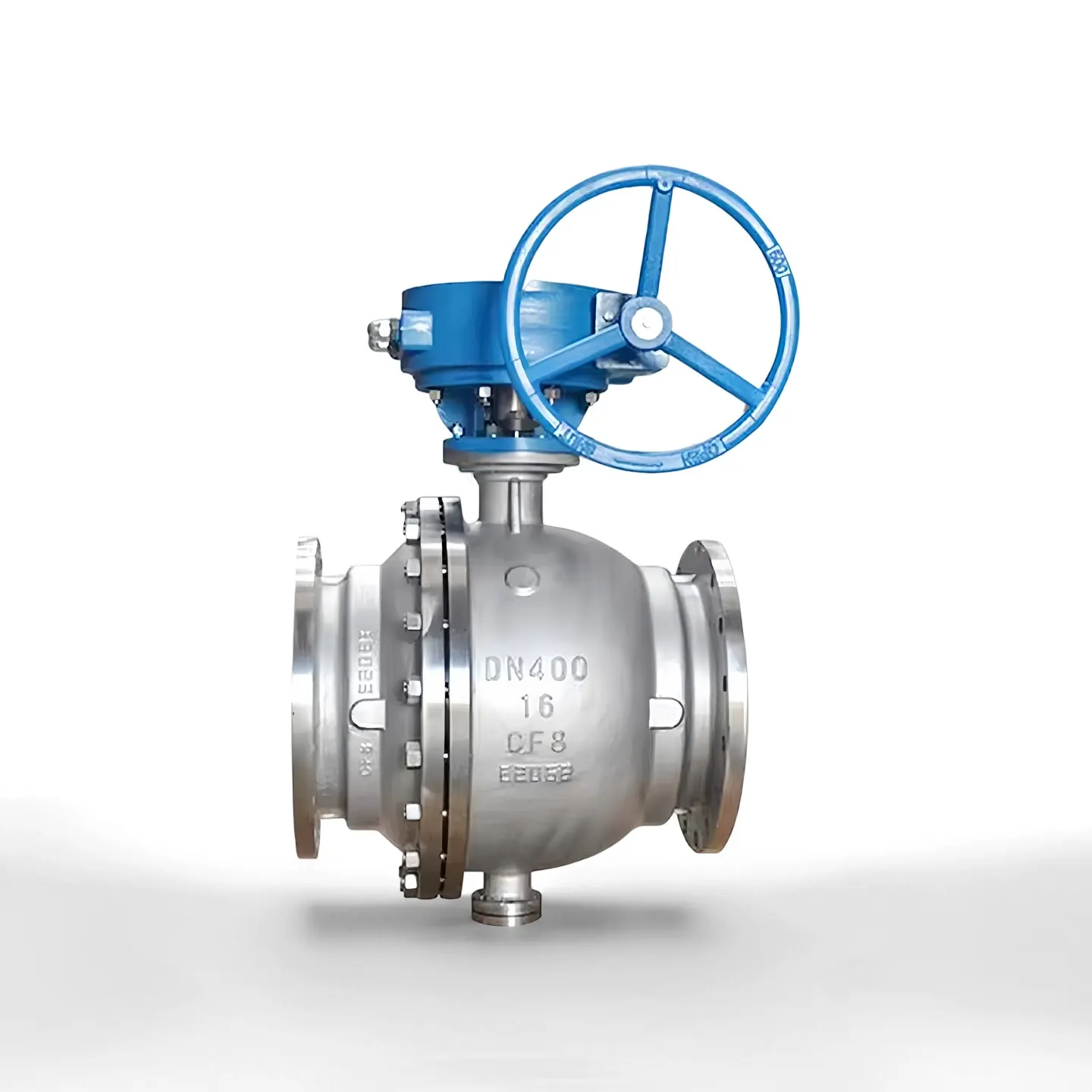

شیر توپی ثابت فولادی ضد زنگ شیر توپی فورج دار فلنجی

گروه Huadu Valve در Wenzhou، چین مستقر است و شیرآلات صنعتی قابل اعتماد با کیفیت عالی را ارائه می دهد. محصول ستاره ما، شیر توپی ثابت فولادی ضد زنگ فورج فلنجی، از فولاد ضد زنگ فورج جامد ساخته شده است که مقاومت در برابر خوردگی خوب و استحکام مکانیکی بالا را برای شرایط کاری با فشار بالا به ارمغان می آورد. ساخته شده با انتهای فلنج و ساختار توپی ثابت نصب شده بر روی بند، آب بندی محکم بدون نشت را ارائه می دهد، مقاومت جریان را پایین نگه می دارد و به طور پیوسته تحت سرویس های سنگین کار می کند. برای پروژه های گاز نفت، مواد شیمیایی، نیرو و خطوط لوله مسافت طولانی عملکرد خوبی دارد. ما یک تولید کننده سوپاپ حرفه ای هستیم که دارای گواهینامه های ISO، API و CE هستیم. ما دارای تجهیزات پیشرفته آهنگری و ماشینکاری و مجموعه کاملی از سیستم های کنترل کیفیت هستیم. ما همچنین سفارشات OEM و ODM را با حداقل مقادیر انعطاف پذیر می پذیریم. محصولات قابل اعتماد ما در سطح جهانی صادر می شوند و از مشتریان به رسمیت شناخته می شوند.

ارسال استعلام

توضیحات محصول

ویژگی های محصول

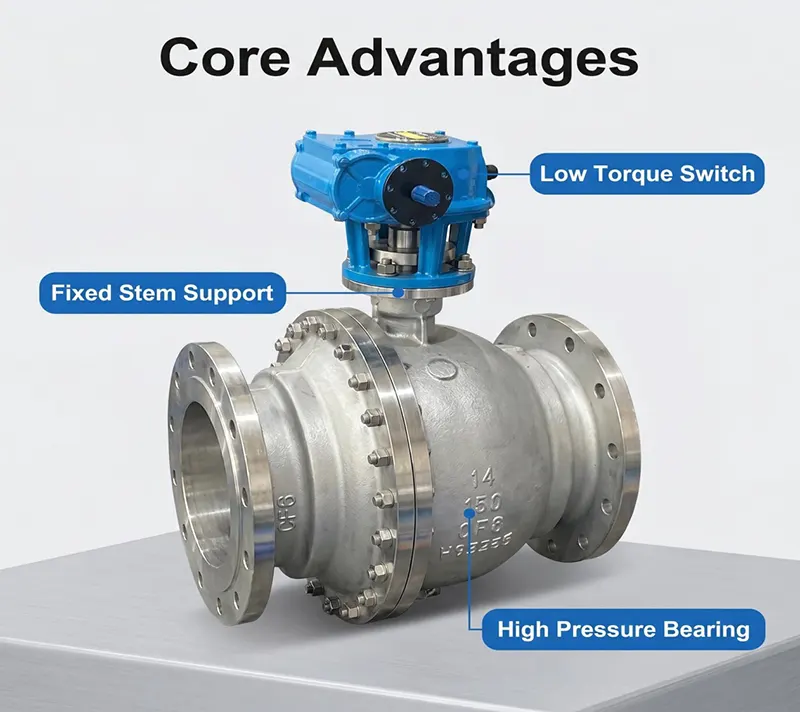

- ساختار توپ ثابت نصب شده بر روی Trunnion، مناسب برای شرایط کاری با سوراخ بزرگ و فشار بالا.

- بدنه شیر آهنگری با مواد متراکم، استحکام مکانیکی بالا و عملکرد ضد خوردگی خوب.

- طراحی پورت کامل، مقاومت در برابر جریان کوچک، ظرفیت جریان بزرگ، مناسب برای تمیز کردن پیگینگ خط لوله.

- صندلی شناور مجهز به فنر، خاموشی محکم دو طرفه و میزان نشتی کم را متوجه می شود.

- طراحی ساقه ضد باد، ساخته شده در ساختار ضد استاتیک و ایمن در برابر آتش مطابق با API 607.

- صندلی خود تسکین دهنده برای فشار بیش از حد غیر طبیعی حفره برای بهبود ایمنی عملیات.

- گشتاور عملیاتی کم، از چرخه های باز و بسته شدن مکرر برای سرویس پایدار طولانی مدت پشتیبانی می کند.

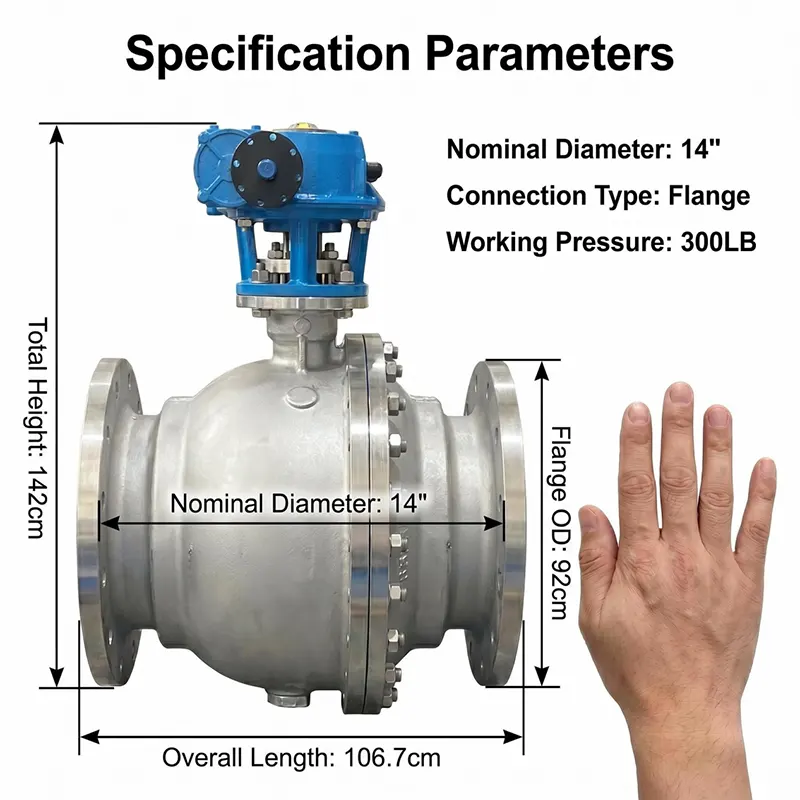

ویژگی های کلیدی

نوع محصول	شیر توپی ثابت فولادی ضد زنگ شیر توپی فورج دار فلنجی	مواد ساقه	A182 F304 / A182 F316 / A276‑410
استاندارد طراحی	API 6D / ASME B16.34	جنس صندلی	PTFE / RPTFE / گرافیت
ابعاد چهره به چهره	ASME B16.10	نوع واشر	واشر مارپیچی / واشر RTJ / واشر گرافیت
استاندارد فلنج	ASME B16.5 / ASME B16.47	حالت عملیات	چرخ دستی، چرخ دنده، محرک الکتریکی، محرک پنوماتیک، محرک هیدرولیک
کلاس فشار	کلاس 150 / 300 / 600 / 900 / 1500	پایان اتصال	فلنج دار، جوشی (BW/SW)
اندازه اسمی (NPS)	1/2 اینچ ~ 48 اینچ	نوع طراحی	توپ ثابت نصب شده در Trunnion، بدنه فورج شده
جنس بدنه	A182 F304 (فولاد ضد زنگ آهنگری)	محدوده دما	-29 ~ 230 ℃
مواد پلاگین / دیسک	A182 F304 / A182 F316 + Stellite Hardfaced	رسانه قابل اجرا	آب، نفت، گاز، سیال صنعتی خورنده عمومی
جنس کلاه	A182 F304	استاندارد تست	API 598 / تست پوسته و صندلی هیدرواستاتیک

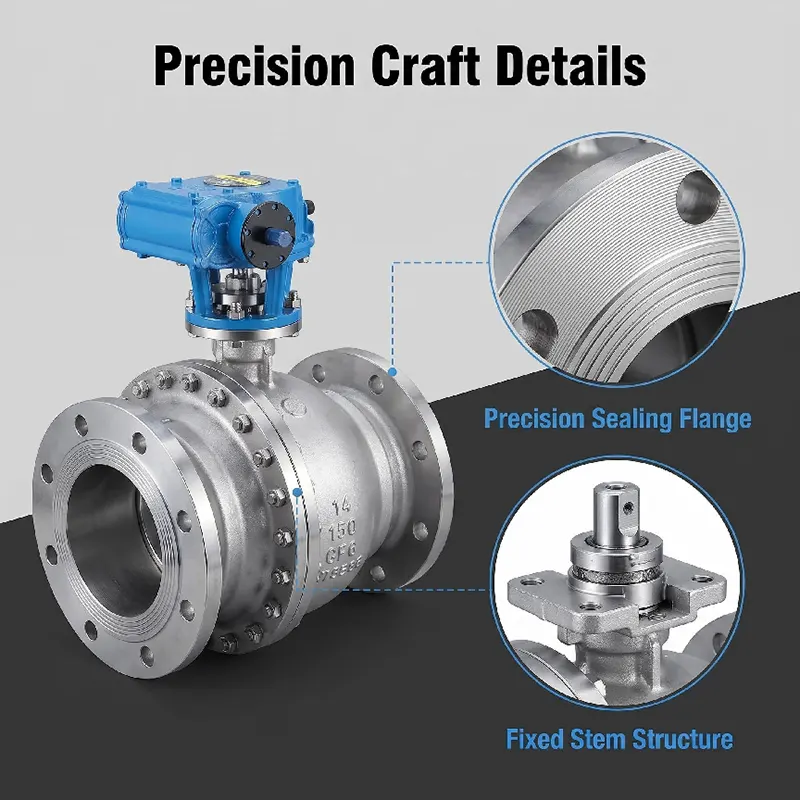

ساختار محصول

این یک شیر توپی ثابت فولادی ضد زنگ است. توپ به جای شناور شدن توسط نیروی نشیمنگاه، توسط شفت های ران بالا و پایین حمایت می شود. اجزای اصلی شامل بدنه سوپاپ فورج، کاپوت، توپ ثابت، شفت‌های بند بالا و پایین، صندلی‌های شناور با فنر، ساقه ضد ضربه، انتهای اتصال فلنج و پد نصب بالای ISO 5211 برای محرک‌ها است. عملکرد دوبل بلوک و خونریزی در صورت درخواست ارائه می شود. گزینه های صورت فلنج: RF، RTJ.

- بدنه سوپاپ / درپوش: فولاد ضد زنگ فورج A182 F304 / A182 F316L

- توپ: فولاد ضد زنگ فورج شده، روکش کروم سخت یا با روکش سخت Stellite

- ساقه: فولاد ضد زنگ A182 F316

- مهر و موم صندلی: PTFE / RPTFE برای مهر و موم نرم. آلیاژ سخت Stellite 6 برای آب بندی سخت فلزی

- حلقه واشر و O: FKM، PTFE، سفارشی برای رسانه های دمایی مختلف

- پیچ و مهره: پیچ و مهره فولادی ضد زنگ B8 / B8M

محدوده فشار و دما

-کلاس فشار: PN16-PN100، Class150-Class2500

-دمای کاری:

•نسخه مهر و موم نرم: -29℃ ~ +200℃

•نسخه مهر و موم سخت فلزی: -29℃ ~ +425℃

استاندارد تست: API 598، تست پوسته 1.5 برابر فشار نامی. تست صندلی 1.1 برابر فشار نامی

- محدوده اندازه: DN50-DN600 (NPS2"-NPS24")

انواع عملیات

-دستی: اپراتور چرخ دنده حلزونی برای نیاز به گشتاور زیاد

-پنوماتیک: محرک پنوماتیک تک کاره / دو کاره، با کلید محدود و شیر برقی

-Electric: نوع خاموش یا محرک الکتریکی تعدیل کننده برای کنترل خودکار از راه دور

- فعال سازی هیدرولیک / الکترو هیدرولیک در صورت درخواست ویژه در دسترس است

همه محرک ها متناسب با پلت فرم نصب ISO 5211 هستند.

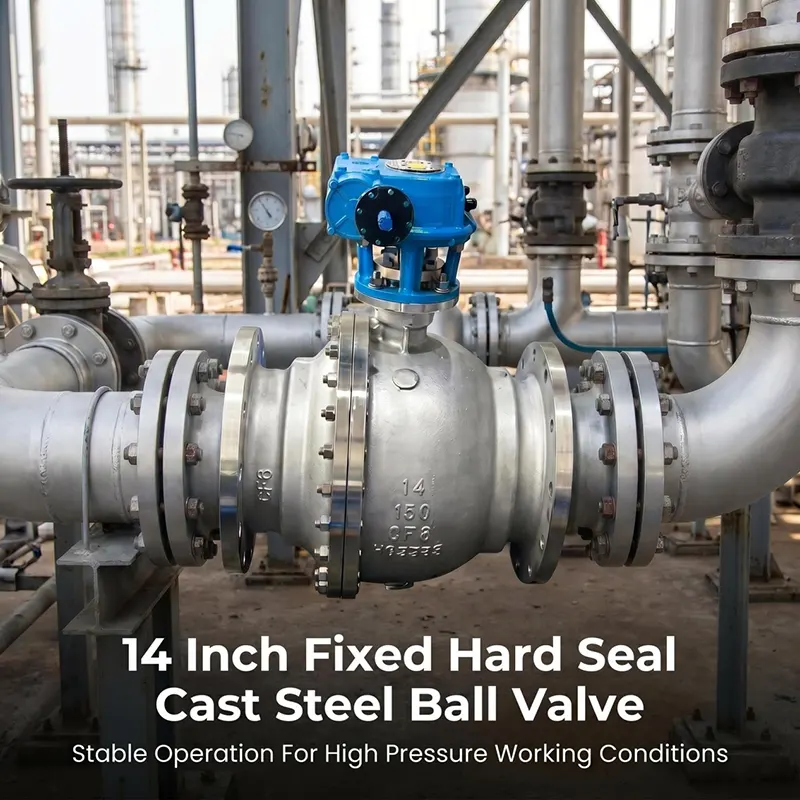

برنامه های کاربردی

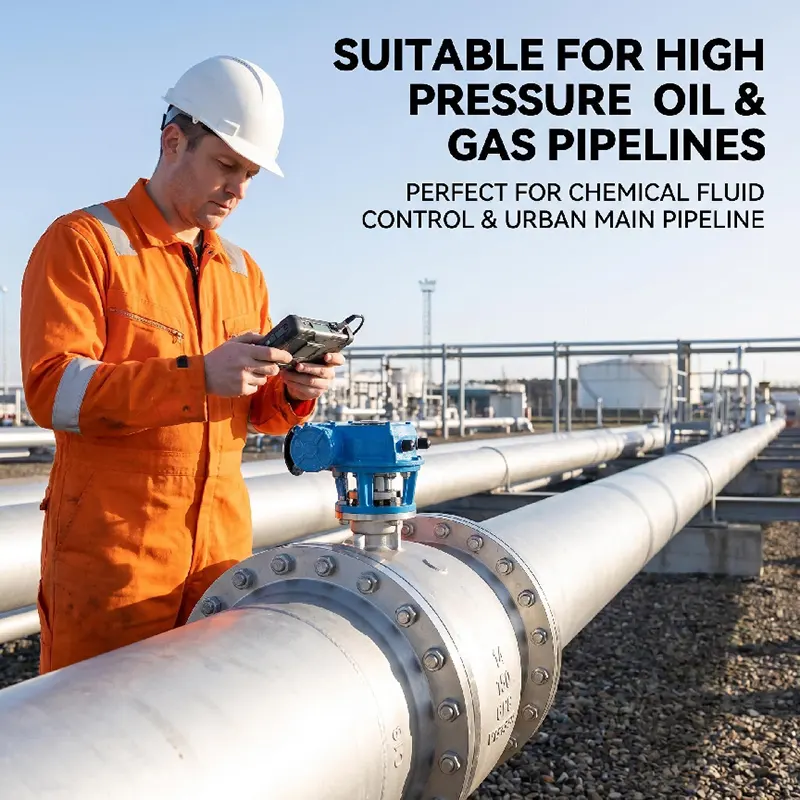

به طور گسترده برای سرویس خاموش و عایق برای مایع، گاز و محیط خورنده پذیرفته شده است. به طور عمده در خطوط لوله نفت و گاز، کارخانه های پتروشیمی، پردازش شیمیایی، تولید برق، تصفیه آب، LNG و سایر پروژه های صنعتی سنگین استفاده می شود.

چرا شیر توپی ثابت فولادی ضد زنگ ما را انتخاب کنید؟

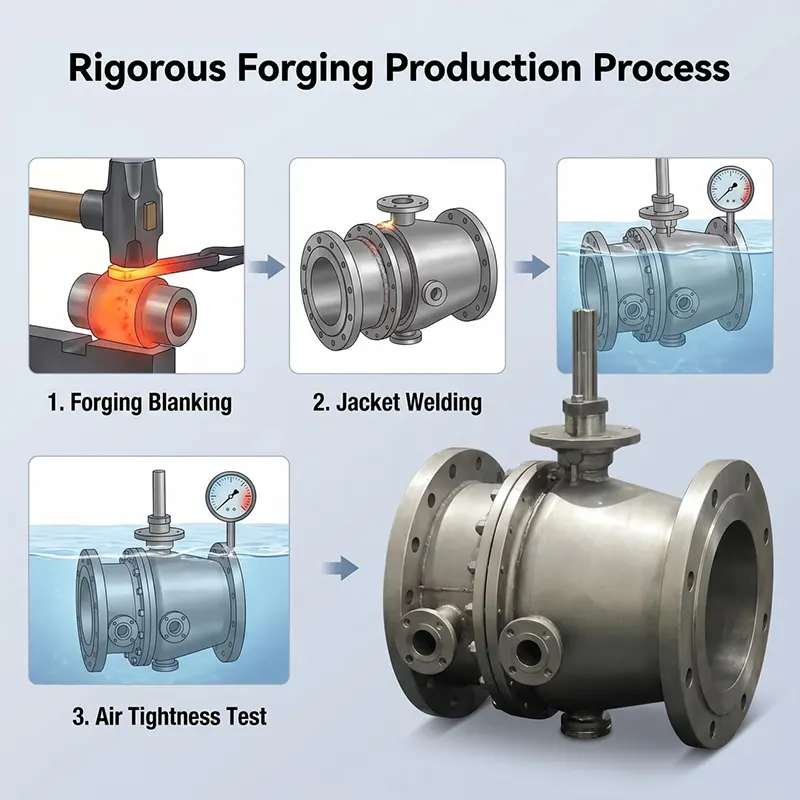

1. اتخاذ فرآیند آهنگری کامل، مواد داخلی فشرده بدون نقص تخلخل ریخته گری، مناسب برای خط لوله سنگین فشار بالا.

2. طراحی توپ ثابت Trunnion تا حد زیادی گشتاور عملیاتی را برای شرایط کاری فشار بالا با اندازه بزرگ کاهش می دهد.

3. بازرسی ورودی مواد دقیق، هر شیر تست نشت کامل هیدرواستاتیک و نشت گاز صندلی را قبل از تحویل انجام می دهد.

4. از دو نسخه مهر و موم نرم و مهر و موم سخت فلزی برای مطابقت با دماهای مختلف و خواسته های متوسط پشتیبانی کنید.

5. ما پشتیبانی فنی کامل، بررسی نقشه و راهنمایی پس از فروش را برای پروژه شما ارائه می دهیم.

راهنمای خرید

لطفا هنگام ارسال درخواست اطلاعات زیر را ارائه دهید:

1. اندازه اسمی و کلاس فشار

2. محیط کار، دمای واقعی کار

3. نوع مهر و موم: مهر و موم نرم یا مهر و موم سخت فلزی

4. نوع عملکرد (دنده کرم / پنوماتیک / برقی و غیره)

5. استاندارد فلنج و نوع صفحه فلنج (RF / RTJ)

6. نیاز ویژه: ایمن در برابر آتش، عملکرد DBB، درمان ضد خوردگی و غیره.

مهندس ما با توجه به شرایط کاری شما پیشنهاد مناسبی را ارائه می دهد.

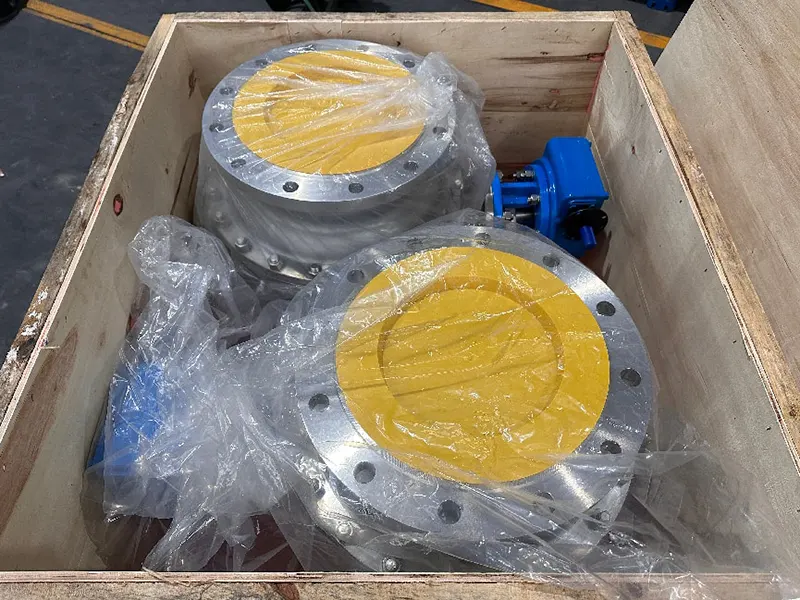

بسته بندی و حمل و نقل

هر شیر قبل از بسته بندی تمیز و محافظت می شود. دریچه های شیر با درپوش های پلاستیکی مهر و موم شده اند تا حفره داخلی تمیز بماند. سوپاپ ها در جعبه های تخته چندلای جامد مناسب برای حمل و نقل دریایی بسته بندی می شوند. ما از EXW، FOB، CIF، DAP و سایر شرایط تجاری پشتیبانی می کنیم. کالا را می توان به بندر یا انبار تعیین شده تحویل داد.

OEM و ODM

ما سفارشات OEM و ODM را می پذیریم. ما می توانیم مواد بدنه، مواد مهر و موم، استاندارد فلنج، ساقه گسترش ویژه، نقاشی خاص و علامت گذاری آرم را با توجه به طراحی مشتری یا نیاز فنی سفارشی کنیم. MOQ انعطاف پذیر برای سفارشات پروژه.

بازرسی و تست

هر شیر قبل از حمل و نقل طبق استاندارد API 598 بازرسی کامل را انجام می دهد.

- بازرسی ورودی مواد خام: ترکیب شیمیایی مواد و بررسی خواص مکانیکی، سابقه ردیابی مواد ارائه شده است.

- تست هیدرواستاتیک پوسته: فشار نامی 1.5 برابر برای بدنه و کاپوت سوپاپ.

- تست نشت صندلی: 1.1 برابر فشار نامی، آب یا محیط نیتروژن.

- بازرسی بصری، بررسی ابعاد، رنگ و بازرسی سطح.

- تست شهادت توسط موسسه شخص ثالث مانند SGS، BV بنا به درخواست مشتری قابل قبول است.

- مجموعه کاملی از اسناد شامل گواهی تست مواد MTC، گزارش تست هیدرولیک، گواهی انطباق قابل ارائه می باشد.

راهنمای نصب و نگهداری

- خط لوله را قبل از نصب به طور کامل تمیز کنید تا سرباره جوش، ماسه و زباله پاک شود، از آسیب به سطح آب بندی جلوگیری شود.

- شیر را در جهت جریان صحیح نصب کنید، پیچ های فلنج را بصورت ضربدری و یکنواخت ببندید.

- شیر را برای نگهداری طولانی مدت یا وضعیت کار در حالت نیمه باز قرار ندهید.

- برای عملکرد منظم، چرخه بسته شدن کامل بازشو به صورت دوره ای اجرا کنید تا از چسبیدن آب بند جلوگیری شود.

- اتصال فلنج، بسته بندی ساقه را از نظر نشتی خارجی در طول بازرسی معمول محل بررسی کنید.

- در هنگام خاموش شدن برنامه ریزی شده، قطعات آب بندی فرسوده را تعویض کنید. از مواد مهر و موم منطبق برای محیط کاری خود استفاده کنید.

- اگر مجهز به محرک است، گشتاور محرک، وضعیت سوئیچ محدود را به طور منظم بررسی کنید.

خدمات پس از فروش

-دوره گارانتی: 12 ماه گارانتی از تاریخ حمل و نقل، در برابر عیوب ساخت.

-ما پشتیبانی فنی از جمله بررسی نقشه، تأیید پارامتر و راهنمایی عملیات را ارائه می دهیم.

-تیم مهندسی ما در عرض 24 ساعت کاری به سوالات فنی پاسخ می دهد.

-قطعات یدکی (صندلی، واشر، بسته بندی ساقه) برای سفارش مجدد موجود است.

-مشاوره فنی در محل می تواند برای سفارشات پروژه در مقیاس بزرگ ترتیب داده شود.

توجه: ضمانت خسارت ناشی از نصب اشتباه، عملکرد نامناسب یا وضعیت متوسط نامناسب را پوشش نمی دهد.

محصولات توصیه شده مرتبط

-شیر توپی شناور (شیر توپی 2 تکه / 3 تکه فولاد ضد زنگ)

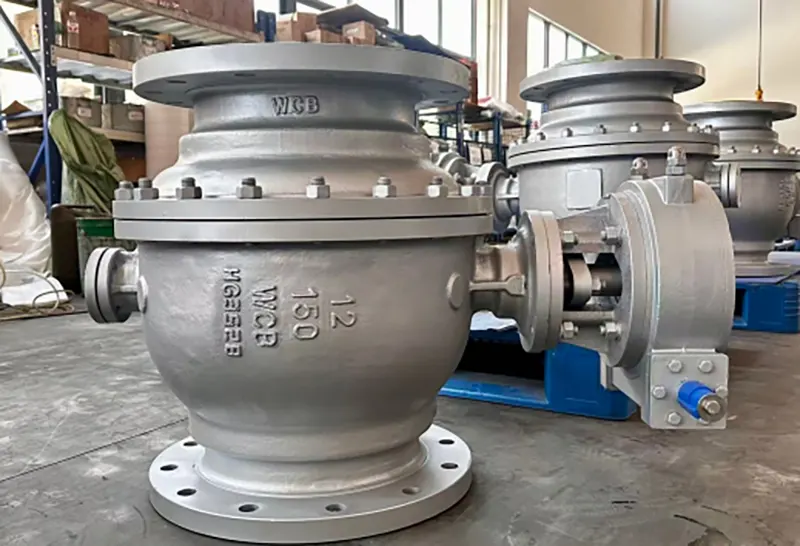

شیر توپی ثابت WCB فولاد کربنی

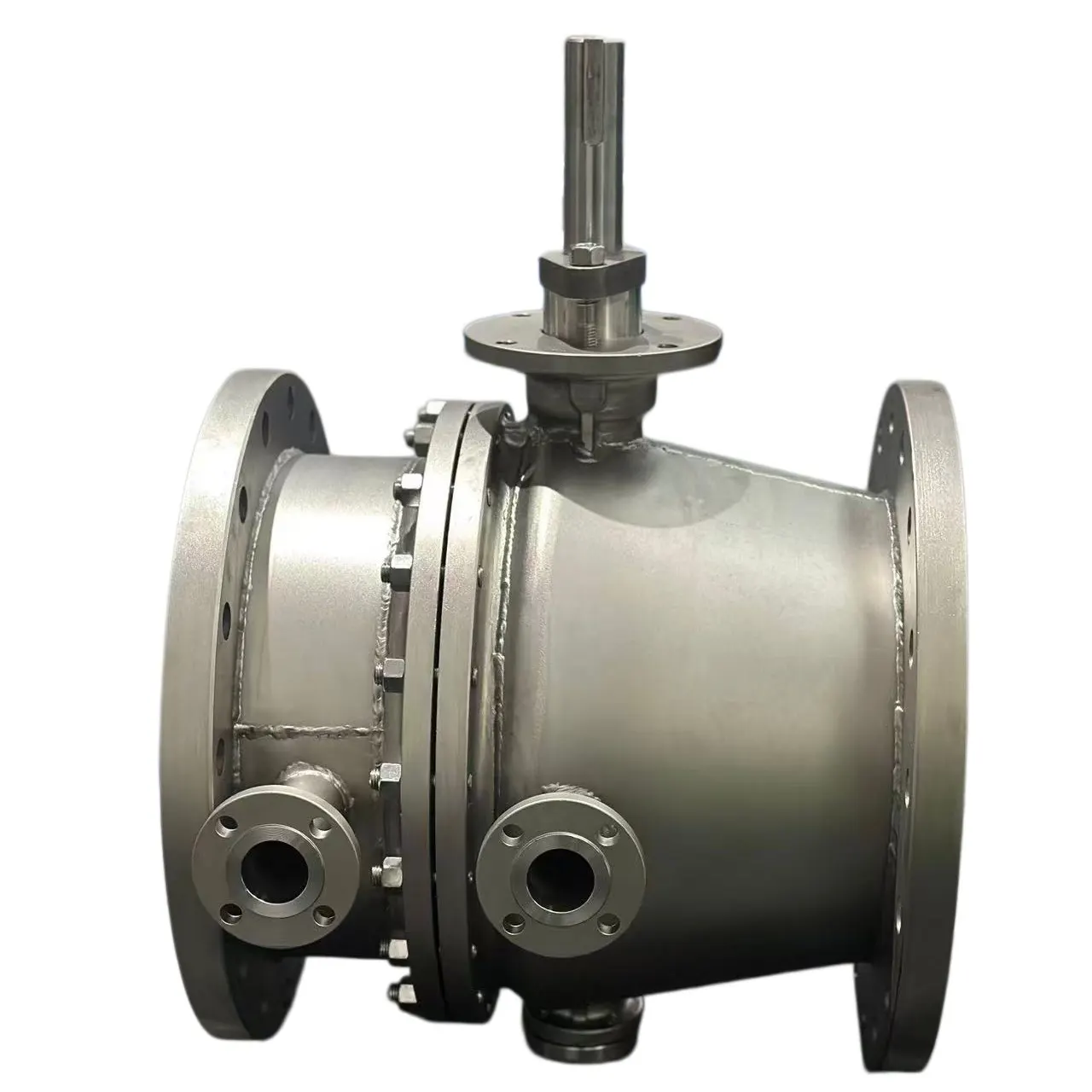

- شیر توپی ثابت عایق بندی شده برای محیط با ویسکوزیته بالا

-شیر توپی با مجموعه محرک کامل پنوماتیک / برقی

-شیر توپی ثابت مهر و موم فلزی برای سرویس در دمای بالا

قدرت کارخانه ما

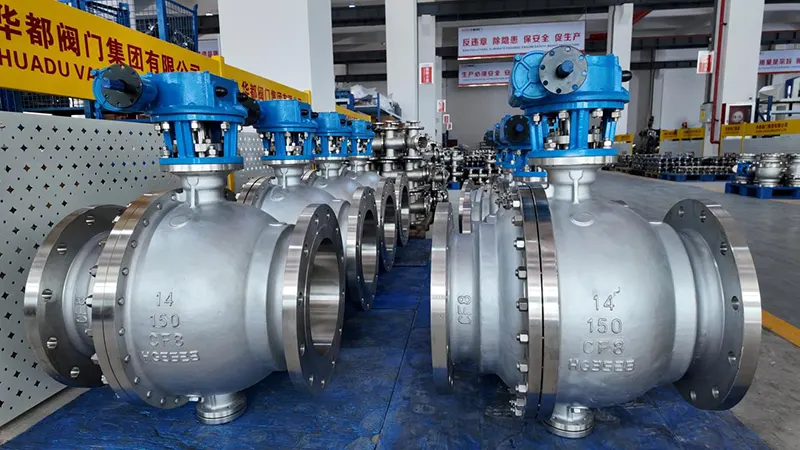

Huadu Valve Group در Wenzhou چین واقع شده است و متخصص در طراحی شیرهای صنعتی، آهنگری، ماشینکاری و مونتاژ است. ما خطوط تولید کاملی از جمله کارگاه آهنگری، کارگاه ماشینکاری CNC، کارگاه مونتاژ و آزمایشگاه تست مستقل را داریم. تمام فرآیندهای تولید حیاتی در خانه به پایان می رسد، نه به طور کامل برون سپاری. ما تجربه غنی برای سفارشات پروژه های گاز، پتروشیمی و آب در خارج از کشور داریم. محصولات ما به آسیای جنوب شرقی، خاورمیانه، اروپا و سایر مناطق صادر می شود.

برای استعلام تماس بگیرید

لطفا شرایط کاری دقیق خود را از جمله اندازه، فشار، متوسط، دما، نوع عملیات و تقاضاهای ویژه برای ما ارسال کنید. تیم فنی ما به زودی پیشنهاد رسمی را برای شما ارزیابی و آماده خواهد کرد. خوش آمدید سفارش نمونه و همکاری پروژه بزرگ.
