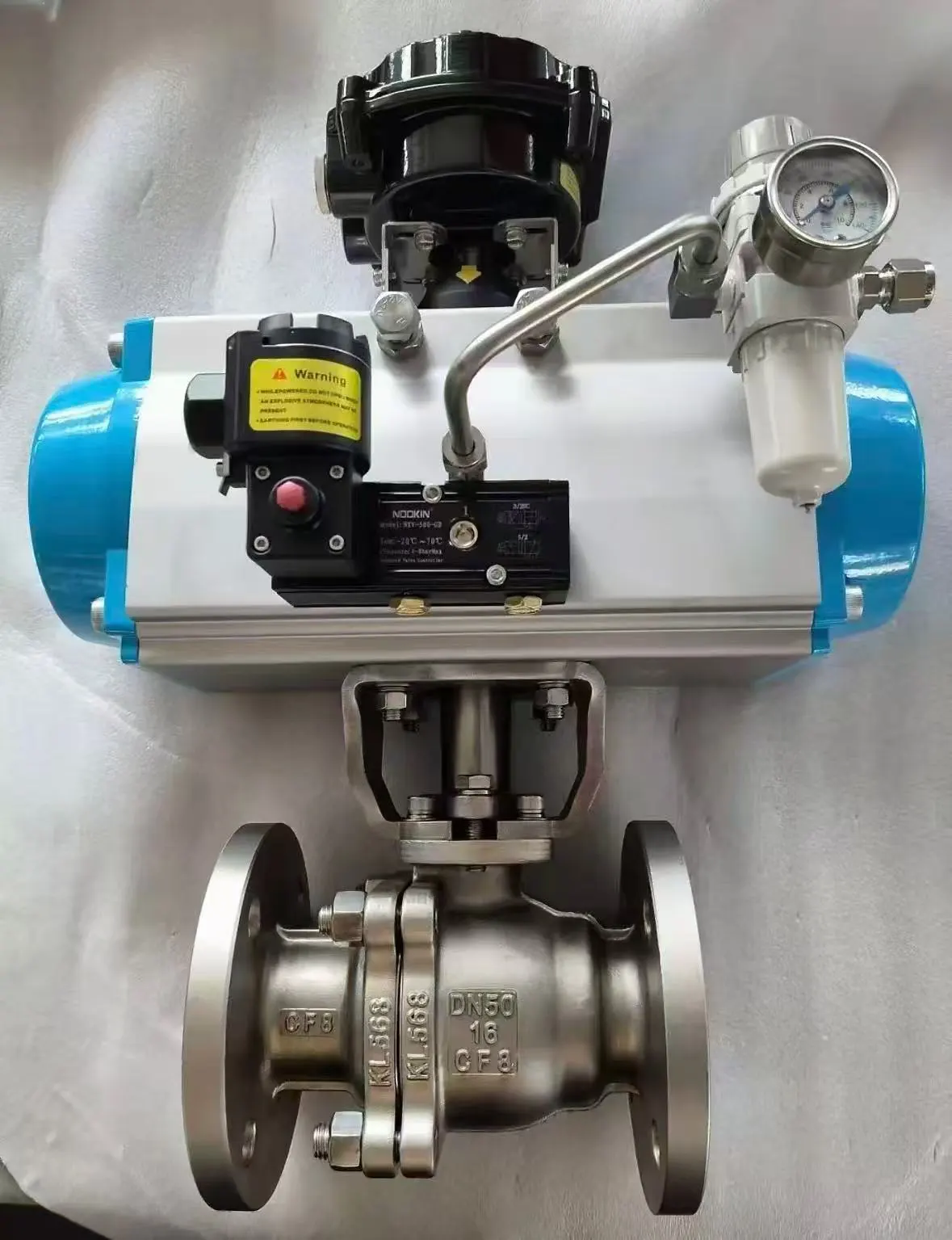

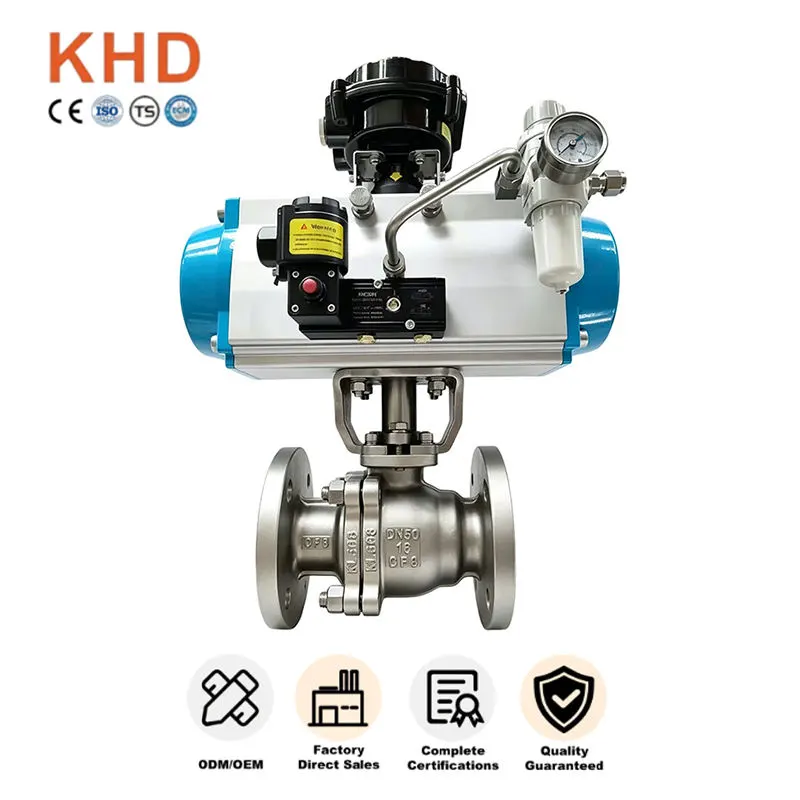

شیر توپی فلنج دار فولادی ضد زنگ پنوماتیک

شیر توپی فلنجدار پنوماتیک فولادی ضد زنگ یک شیر صنعتی خودکار است که برای کنترل و قطع جریان خط لوله طراحی شده است. تولید شده توسط Huadu Valve Group، از مواد فولادی ضد زنگ SS304 / SS316 استفاده می کند و برای شرایط کار صنعتی اتوماتیک مناسب است.

این به طور گسترده در خطوط لوله کمکی شیمیایی، تاسیسات تصفیه آب، خطوط پردازش گاز نفت و سیستم های تولید خودکار استفاده می شود که در آن کنترل خودکار، مقاومت در برابر خوردگی و ایمنی عملیاتی حیاتی است.

شیر توپی فلنج دار پنوماتیکی فولاد ضد زنگ عملکرد پایدار و عمر طولانی را در محیط های صنعتی سخت تضمین می کند.

ویژگی های کلیدی

مزایای مواد اولیه و ساختاری

بدنه شیر فولادی ضد زنگ با کیفیت بالا

شیر توپی فلنج دار فولادی ضد زنگ پنوماتیک از جنس فولاد ضد زنگ SS304 و SS316 ساخته شده است که تضمین می کند:

-مقاومت بالای زنگ زدگی، اکسیداسیون و خوردگی برای محیط های مرطوب، شور و خورنده خفیف

-از تجمع زنگ زدگی، تشکیل رسوب و آلودگی متوسط ​​تحت سرویس طولانی مدت خودداری کنید

-فناوری استاندارد ریخته گری و آهنگری سوراخ های شن و ماسه داخلی و عیوب شکاف هوا را از بین می برد

-ساختار مقاوم در برابر فشار جامد، ضد تغییر شکل تحت دویدن مداوم و دوچرخه سواری مکرر

- کاهش خطر شکست غیرمنتظره و کاهش هزینه جایگزینی کاربر نهایی

بازرسی دقیق مواد

هر دسته از مواد خام برای اطمینان از:

-ترکیب شیمیایی دقیق برای گریدهای SS304 / SS316

-بدون مواد بازیافتی یا نامرغوب

عملکرد مکانیکی پایدار برای شرایط سخت زمین

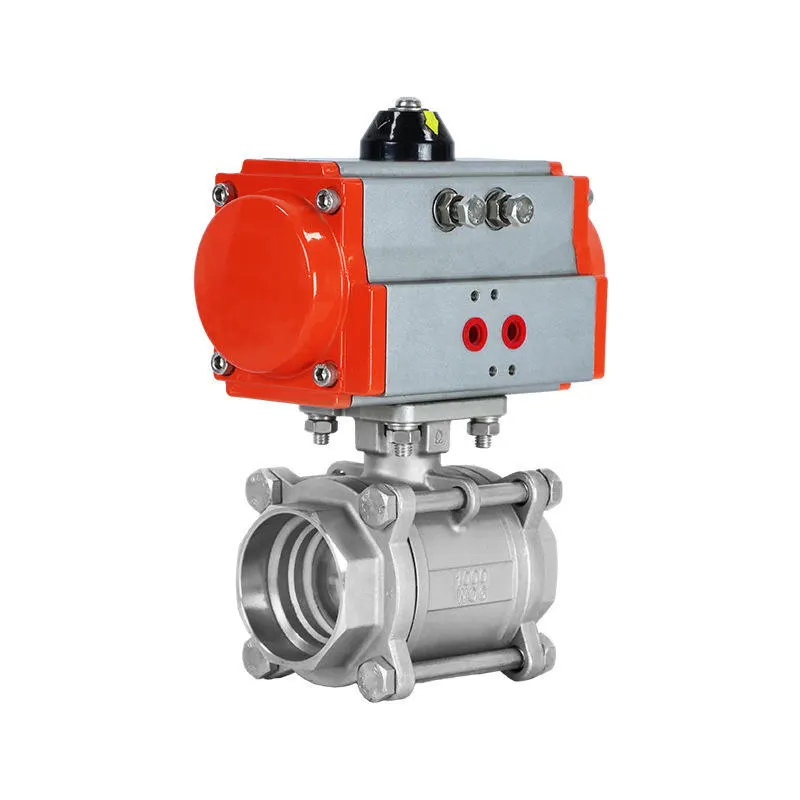

مزایای درایو محرک پنوماتیک

شیر توپی فلنجدار فولادی ضد زنگ پنوماتیک مجهز به محرک پنوماتیک ممتاز است که این ویژگی های اصلی را به همراه دارد:

-عملکرد روشن و خاموش 90 درجه هوا رانده، بدون نیاز به عملیات دستی

- پشتیبانی از شیر برقی، سوئیچ محدود و اتصال PLC برای کنترل خودکار از راه دور

- مناسب برای ارتفاع بالا، کارگاه سرپوشیده و مکان های شیمیایی پرخطر برای جلوگیری از خطرات ایمنی دستی

- عملکرد سوئیچینگ حساس و پایدار، سازگار با چرخه های روشن و خاموش مکرر خطوط تولید خودکار

مزایای اتصال فلنج استاندارد

اتصال فلنج صنعتی استاندارد فراهم می کند:

- تثبیت قوی، سفتی عالی و ظرفیت تحمل فشار قوی برای خطوط لوله سنگین

- تراز و مونتاژ آسان با فلنج های لوله استاندارد در حین نصب در محل

- جداسازی، بازرسی و نگهداری راحت در تعمیرات اساسی بعدی خط لوله

- طراحی داخلی با سوراخ کامل مقاومت جریان را به حداقل می رساند، افت فشار را کاهش می دهد و انتقال متوسط ​​صاف را تضمین می کند

- کاملاً با استانداردهای اصلی لوله کشی صنعتی بین المللی سازگار است

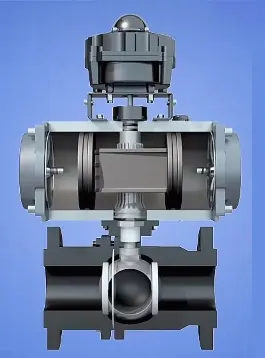

ساختار آب بندی حرفه ای بهینه شده

جزئیات آب بندی بهینه این شیر توپی فلنجی پنوماتیک ارائه می دهد:

-صندلی PTFE درجه بالا با خاصیت خود روانکاری و اصطکاک کم، تعویض صاف بدون خراش هسته توپ

- بهبود اثر آب بندی تحت فشار نامی، جبران سایش جزئی ناشی از کار طولانی مدت

-طراحی ساقه ضد فوران همراه با بسته بندی چند لایه، جلوگیری از بیرون ریختن ساقه و نشت خارجی کوچک

- هسته توپی شناور صیقلی که با صندلی‌ها برای خاموش کردن محکم دو جهته قابل اطمینان برای مایع و گاز سازگار است.

حالت های ایمنی محرک اختیاری

چندین گزینه محرک الزامات مختلف ایمنی سایت را برآورده می کند:

- محرک پنوماتیک دو کاره: باز شدن سریع و متعادل برای کنترل عمومی خودکار

- محرک پنوماتیک برگشت فنر: تنظیم مجدد خودکار به حالت کاملاً باز / کامل در صورت خرابی منبع هوا، جلوگیری از سرریز متوسط ​​و آسیب تجهیزات برای خطوط گاز شیمیایی و نفت

- محفظه محرک آلومینیومی آنودایز سخت، سبک وزن، مقاوم در برابر سایش برای محیط کارگاهی گرد و غبار و مرطوب

- پد نصب استاندارد ISO 5211 برای تطبیق آسان با شیرهای برقی، سوئیچ های محدود و پوزیشنرها

مشخصات فنی

پارامترهای استاندارد

اندازه: DN15-DN200 (استوک معمولی)

رتبه بندی فشار: PN16 / PN25 / PN40 / PN64 / PN100

جنس: SS304، فولاد ضد زنگ SS316

نوع: شیر توپی فلنج دار فولادی ضد زنگ پنوماتیک

محدوده دما: -20 درجه سانتیگراد تا 180 درجه سانتیگراد (با توجه به مواد صندلی)

فرآیند تولید

شیر توپی فلنجدار پنوماتیک فولادی ضد زنگ از طریق:

- ریخته گری و آهنگری فولاد ضد زنگ استاندارد

- عملیات حرارتی برای خواص مواد پایدار

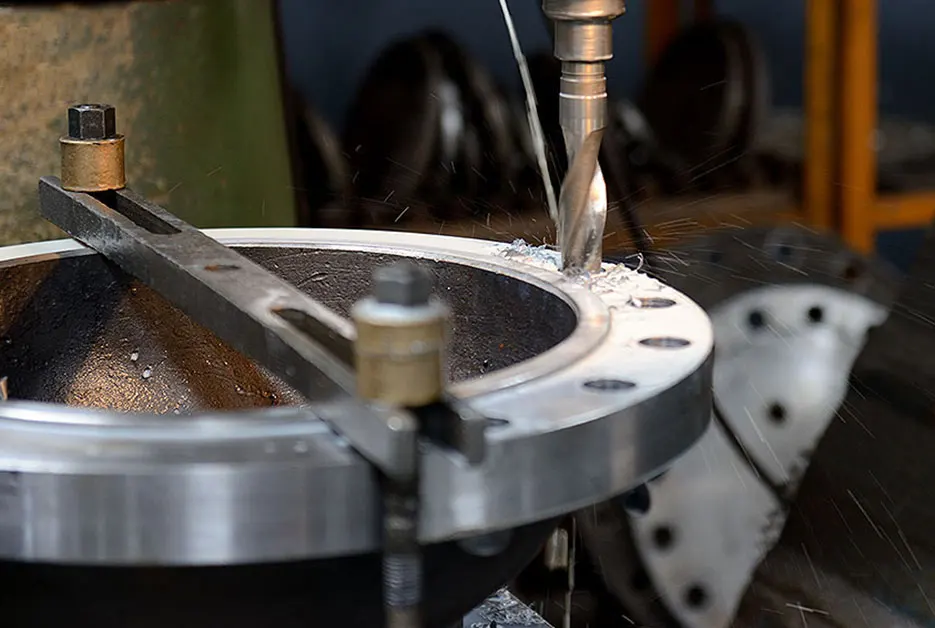

- ماشینکاری دقیق CNC برای آب بندی سطوح و انتهای فلنج

- مونتاژ کامل با ساقه ضد باد و محرک پنوماتیکی همسان

ویژگی های عملکرد

- عملکرد عالی ضد زنگ و ضد خوردگی

- طراحی کامل سوراخ برای مقاومت جریان کم

- خاموش کننده محکم دو جهته برای رسانه های مایع و گاز

- چندین گزینه ایمنی محرک برای محافظت ایمن در برابر شکست

- مقاومت در برابر ضربه فشار و ضربه چکش آب ناشی از تغییر ناگهانی جریان

- طراحی شده برای سرویس خاموش کردن خودکار خط لوله و کنترل جریان

حوزه های کاربردی

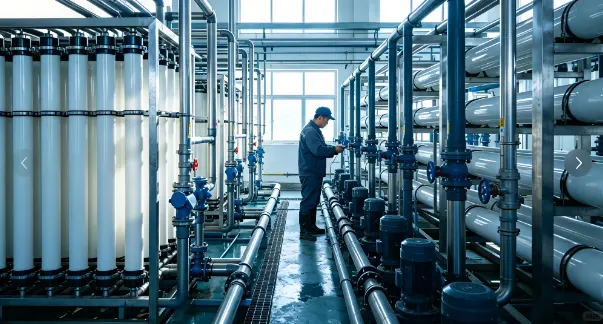

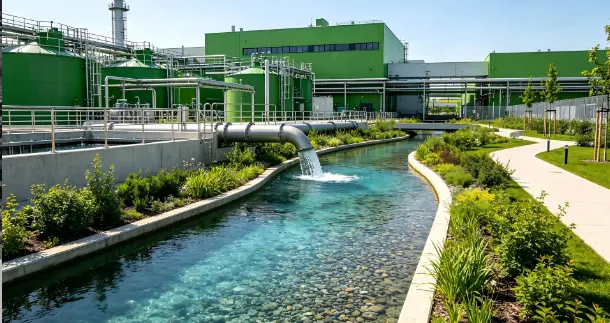

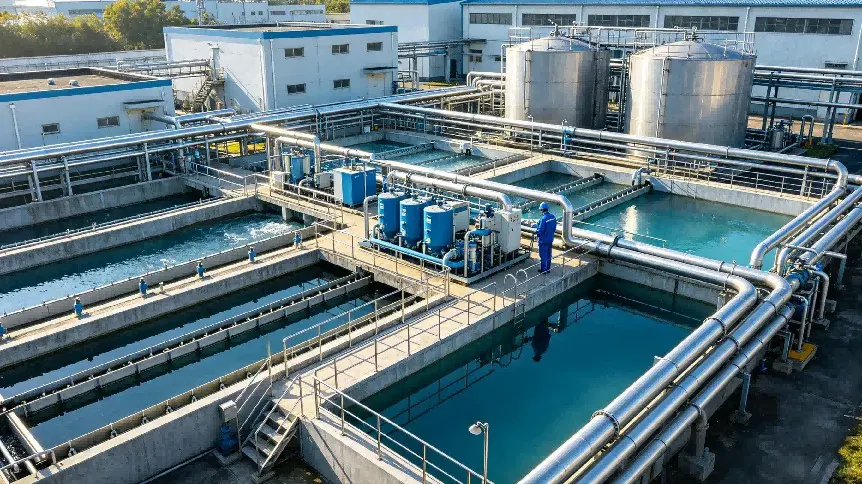

صنعت تصفیه آب

شیر توپی فلنجدار پنوماتیک فولادی ضد زنگ به طور گسترده در موارد زیر استفاده می شود:

- تاسیسات اتوماتیک تصفیه آب شهری

- خطوط لوله کنترل اتوماتیک آب در گردش

- سیستم های کمکی پردازش فاضلاب

- گروه های شیر اتوماتیک تامین آب

صنایع شیمیایی و گاز نفت

- خطوط لوله فرآیند اتوماتیک شیمیایی

- حلقه های کنترل سیال خورنده خفیف

- لوله کشی اتوماتیک فرآوری گاز نفت

- مناطق پرخطر برای عملیات دستی نامناسب

مصارف صنعتی عمومی

- کنترل خط لوله خودکار خط تولید

- سیستم های لوله کشی کارگاه و ارتفاع بالا

- ساخت خط لوله خودکار جدید و نوسازی تجهیزات سایت قدیمی

کیفیت و پشتیبانی تدارکات پروژه

به عنوان یک تولید کننده حرفه ای دریچه های صنعتی که دارای گواهینامه های CE، ISO و API هستند، هر شیر توپی فلنج دار فولادی ضد زنگ پنوماتیک آزمایش های سخت کارخانه ای از جمله تست مقاومت فشار، تست آب بندی سفتی هوا و بازرسی ظاهری را انجام می دهد. سیستم کنترل کیفیت کامل ما غربالگری مواد خام، ماشینکاری دقیق، مونتاژ حرفه ای و تست محصول نهایی را پوشش می دهد. گزارش های آزمایش مواد و اسناد بازرسی را می توان برای بررسی پروژه های خارج از کشور، مناقصه و پذیرش سایت ارائه کرد.

ما از خدمات سفارشی سازی OEM و ODM عملی با توجه به دمای کار سایت، مشخصات متوسط ​​و استانداردهای لوله کشی پشتیبانی می کنیم. موارد قابل تنظیم شامل مواد سوپاپ، کلاس فشار، مواد آب بندی و پیکربندی محرک است. Flexible MOQ از سفارشات نمونه دسته ای کوچک و خرید عمده مهندسی در مقیاس بزرگ پشتیبانی می کند. شیرهای توپ فلنج دار پنوماتیک فولادی ضد زنگ ما به بازارهای جهانی صادر می شود و برنده شناخت مداوم و همکاری طولانی مدت مشتریان در سراسر جهان است.
