چرا شیر گلوب سخت سیل یک انتخاب قابل اعتماد برای کنترل جریان با دمای بالا و فشار بالا است

خلاصه مقاله: A شیر گلوب سخت سیلبرای سیستم های لوله کشی صنعتی طراحی شده است که در آن خاموش شدن قابل اعتماد، تنظیم دقیق جریان، مقاومت در برابر دمای بالا و دوام طولانی مدت ضروری است. این شیر با آب بندی فلز به فلز و سطوح آب بندی سخت، به ویژه برای خدمات سخت شامل بخار، روغن، گاز، مواد ساینده و سیالات صنعتی با فشار بالا مناسب است.هوادوراه حل های مهندسی شده Hard Seal Globe Valve را با مواد بدنه متعدد، کلاس های فشار، گزینه های اتصال و روش های فعال سازی برای کاربردهای صنعتی متنوع ارائه می دهد.

فهرست مطالب

• شیر گلوب سخت سیل چیست؟
• شیر گلوب سخت سیل چگونه کار می کند؟
• ویژگی های کلیدی چیست؟
• خریداران چه مشخصات فنی را باید در نظر بگیرند؟
• Hard Seal در مقابل Soft Seal Globe Valve: تفاوت چیست؟
• شیرهای هارد سیل گلوب کجا استفاده می شود؟
• چگونه باید شیر مناسب را انتخاب کنید؟
• چرا Huadu را به عنوان یک تولید کننده شیر در نظر بگیرید؟
• سوالات متداول
• نتیجه گیری

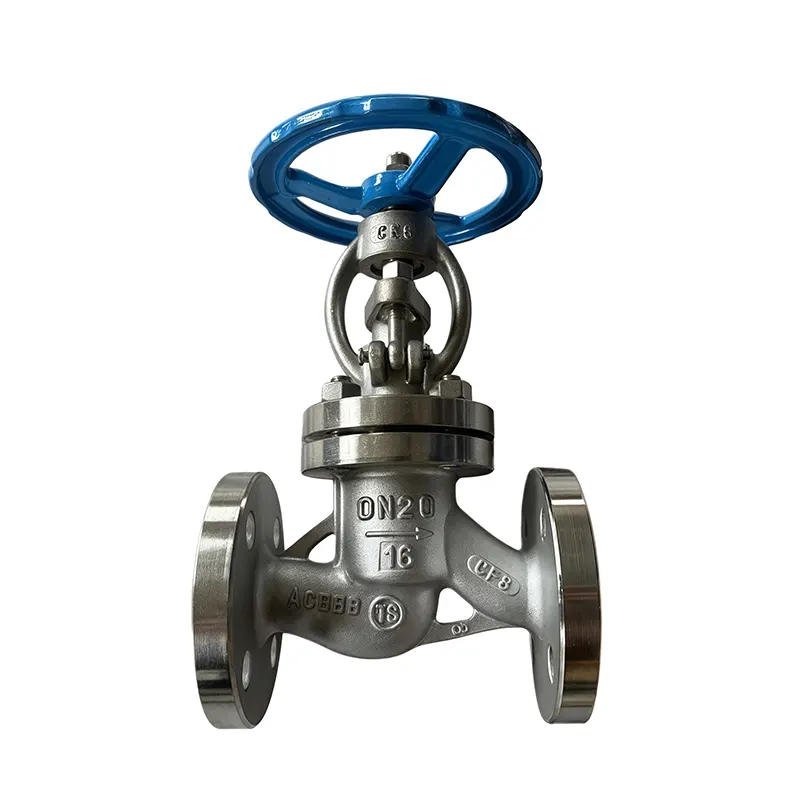

شیر گلوب سخت سیل چیست؟

شیر گلوب Hard Seal یک شیر کنترل جریان صنعتی است که از ساختار آب بندی فلز به فلز به جای تکیه بر مواد آب بندی نرم استفاده می کند. Huadu این نوع شیر را برای محیط‌های پر تقاضای خط لوله توسعه می‌دهد که دما، فشار، ساییدگی و عملیات مکرر می‌توانند فشار قابل توجهی را بر اجزای آب‌بندی معمولی وارد کنند.

دریچه معمولاً از بدنه ای به سبک کره ای و یک دیسک متحرک استفاده می کند که به سمت یا دور از صندلی حرکت می کند. این حرکت به شیر اجازه می دهد تا دو عملکرد مهم را انجام دهد: قطع کردن جریان خط لوله و تنظیم سرعت جریان. در مقایسه با یک شیر ایزوله ساده، پیکربندی کره، کنترل بهتری بر حرکت سیال فراهم می‌کند.

برای خدمات سخت، سطوح آب بندی را می توان با Stellite یا سایر مواد مناسب مقاوم در برابر سایش سخت کرد. این ساختار به کاهش تخریب ناشی از اصطکاک، فرسایش و عملیات در دمای بالا کمک می کند.

با توجه به مشخصات محصول، شیر گلوب Hard Seal Huadu را می توان با ساختار فولاد کربنی یا فولاد ضد زنگ، کلاس های فشار متعدد و چندین روش عملیاتی پیکربندی کرد که آن را با پروژه های مختلف صنعتی سازگار می کند.

شیر گلوب سخت سیل چگونه کار می کند؟

اصل عملیات ساده اما بسیار موثر است. هنگامی که دریچه باز می شود، دیسک از صندلی دور می شود و یک گذرگاه جریان ایجاد می کند. هنگامی که چرخ دستی، محرک یا مکانیزم عامل، ساقه را در جهت مخالف حرکت می دهد، دیسک به صندلی نزدیک می شود و به تدریج جریان را محدود می کند.

تماس فلز به فلز بین دیسک و صندلی، رابط آب بندی اولیه را ایجاد می کند. هنگامی که به درستی مهندسی و تولید شوند، سطوح سخت می توانند مقاومت قوی در برابر سایش و فرسایش در طول خدمات سخت ایجاد کنند.

یک توالی عملیاتی معمولی شامل:

1. اپراتور چرخ دستی را می چرخاند یا محرک انتخاب شده را فعال می کند.
2. ساقه نیروی عملیاتی را به دیسک سوپاپ منتقل می کند.
3. دیسک نسبت به صندلی حرکت می کند تا عبور جریان را کنترل کند.
4. با رسیدن دیسک به صندلی، سطوح آب بندی فلزی قطع می شوند.
5. هنگامی که دوباره باز می شود، دیسک از صندلی دور می شود تا جریان خط لوله را بازیابی کند.

این حرکت خطی قابل کنترل یکی از دلایلی است که اغلب دریچه‌های گلوب انتخاب می‌شوند زمانی که هم قابلیت جداسازی و هم قابلیت دریچه گاز مورد نیاز است.

ویژگی های کلیدی چیست؟

یک شیر گلوب Hard Seal با کیفیت بالا باید با توجه به شرایط عملیاتی واقعی و نه صرفاً اندازه اسمی آن انتخاب شود. چندین ویژگی طراحی به طور مستقیم بر قابلیت اطمینان و عمر سرویس تأثیر می گذارد.

1. آب بندی سخت فلز به فلز

ساختار آب بندی سخت برای محیط های عملیاتی سخت طراحی شده است. سطوح آب بندی سخت می توانند مقاومت بهتری در برابر سایش، فرسایش و تخریب ناشی از دما نسبت به بسیاری از مواد آب بندی نرم معمولی داشته باشند.

2. قابلیت دمای بالا

هوادو محدوده دمایی تقریباً 29- تا 425 درجه سانتیگراد را برای پیکربندی مرجع فهرست می کند. این باعث می شود که شیر برای بسیاری از خدمات صنعتی شامل آب گرم، بخار، سیالات فرآیند و سایر رسانه های با دمای بالا مناسب باشد.

3. کلاس های فشار چندگانه

این محصول در کلاس‌های فشار از جمله کلاس 150، 300، 600، 900 و 1500 موجود است. این به مهندسان پروژه انعطاف‌پذیری بیشتری در هنگام تطبیق شیر با فشار خط لوله می‌دهد.

4. فعال سازی انعطاف پذیر

بسته به پروژه، عملیات را می توان از طریق چرخ دستی، مکانیزم چرخ دنده، محرک الکتریکی، محرک پنوماتیک یا محرک هیدرولیک پیکربندی کرد.

5. گزینه های مواد مقاوم در برابر خوردگی

پیکربندی های فولادی ضد زنگ برای کاربردهایی که مقاومت در برابر خوردگی مهم است مناسب هستند. نسخه های کربن فولادی می توانند یک راه حل اقتصادی برای رسانه های صنعتی سازگار ارائه دهند.

خریداران چه مشخصات فنی را باید در نظر بگیرند؟

برای تدارکات صنعتی، مشخصات فنی باید با هم بررسی شوند نه اینکه به صورت جداگانه ارزیابی شوند. جدول زیر پارامترهای کلیدی مرتبط با پیکربندی مرجع Huadu را خلاصه می کند.

توجه:مشخصات واقعی باید همیشه قبل از خرید با توجه به برگه اطلاعات پروژه، استانداردهای قابل اجرا، مشخصات متوسط، درجه بندی فشار-دما، و مستندات فنی سازنده تایید شود.

Hard Seal در مقابل Soft Seal Globe Valve: تفاوت چیست؟

روش آب بندی یکی از مهمترین فاکتورها هنگام انتخاب شیر گلوب است. طرح های مهر و موم سخت و مهر و موم نرم برای محیط های عملیاتی مختلف در نظر گرفته شده اند.

در شرایط عملی، آب بندی نرم ممکن است در جایی که شرایط عملیاتی متوسط ​​است و به آب بندی بسیار محکم نیاز است سودمند باشد. زمانی که خط لوله شامل دمای بالا، فشار بالا، ذرات ساینده یا عملیات صنعتی مکرر باشد، آب بندی سخت جذاب تر می شود.

شیرهای هارد سیل گلوب کجا استفاده می شود؟

توانایی تحمل شرایط سخت، فناوری Hard Seal Globe Valve را برای طیف وسیعی از سیستم‌های صنعتی مناسب می‌سازد.

• کارخانه های پتروشیمی:برای کنترل سیالات فرآیند، هیدروکربن ها و محیط های با دمای بالا استفاده می شود.
• تولید برق:مناسب برای بخار و سایر خطوط فرآیند با دمای بالا.
• متالورژی:در مواردی که دمای بالا و شرایط عملکرد ساینده باعث سایش اضافی دریچه می شود مفید است.
• نفت و گاز:برای سیستم های جداسازی سیال صنعتی و کنترل جریان زمانی که درجه بندی فشار و مواد انتخاب شده مناسب باشد، قابل استفاده است.
• تصفیه آب:می تواند در خطوط لوله آب صنعتی و سیال فرآیند ادغام شود.
• فرآوری صنعتی عمومی:مناسب برای آب، نفت، گاز، بخار و سیالات صنعتی سازگار.

شیر صحیح باید همیشه با محیط واقعی، دما، فشار، سرعت جریان، ویژگی های خوردگی و الزامات نصب مطابقت داشته باشد.

چگونه باید شیر مناسب را انتخاب کنید؟

انتخاب یک شیر صنعتی تنها با قطر لوله می تواند منجر به مشکلات عملکرد شود. تیم های تدارکات و مهندسان باید کل محیط عملیاتی را ارزیابی کنند.

عوامل زیر را در نظر بگیرید:

1. متوسط:مشخص کنید که آیا خط لوله حامل آب، بخار، نفت، گاز، مواد شیمیایی یا سیالات ساینده است.
2. دمای عملیاتی:دمای معمولی و حداکثر را تأیید کنید.
3. فشار کاری:کلاس فشاری را انتخاب کنید که الزامات طراحی واقعی را برآورده کند.
4. اندازه اسمی:اندازه شیر را با خط لوله و مشخصات جریان مورد نیاز مطابقت دهید.
5. جنس بدنه:خوردگی، دما، فشار و الزامات مکانیکی را در نظر بگیرید.
6. جنس صندلی و دیسک:با توجه به شرایط سرویس، مواد سخت یا سایر مواد آب بندی را انتخاب کنید.
7. پایان اتصال:الزامات جوش فلنج، رزوه، جوش لب به لب یا جوش سوکت را بررسی کنید.
8. فعال سازی:تعیین کنید که آیا عملیات دستی یا خودکار مورد نیاز است.
9. تست و استانداردها:قبل از سفارش، الزامات طراحی و بازرسی قابل اجرا را تأیید کنید.

یک تولید کننده واجد شرایط دریچه می تواند به مهندسان کمک کند تا این متغیرها را ارزیابی کنند و به جای تلقی شیر به عنوان یک جزء استاندارد خارج از قفسه، پیکربندی مناسب را انتخاب کنند.

چرا Huadu را به عنوان یک تولید کننده شیر در نظر بگیرید؟

برای خریداران صنعتی، توانایی تامین کننده به اندازه مشخصات محصول مهم است. گروه Huadu Valve طراحی سوپاپ، ریخته‌گری، ماشینکاری CNC، مونتاژ، آزمایش و ارائه خدمات را برای کاربردهای شیر صنعتی یکپارچه می‌کند.

بر اساس اطلاعات منتشر شده شرکت، Huadu دارای بیش از 11 سال تجربه تولید، تاسیسات تولیدی با مساحت تقریبی 25333 متر مربع، ظرفیت تولید سالانه بیش از 30000 واحد و نرخ واجد شرایط محصول نهایی گزارش شده 99.8٪ است.

قابلیت های ساخت آن عبارتند از:

• ماشینکاری دقیق CNC
• ریخته گری و مونتاژ شیر
• تست هیدرواستاتیک و پنوماتیک
• تولید شیر در دمای بالا و دمای پایین
• راه حل های شیر سفارشی
• تولید OEM و ODM

هوادو همچنین بیان می کند که محصولات شیرآلات آن به بازارهای بین المللی عرضه می شود و در بخش های نفت، پالایش نفت، گاز طبیعی، پردازش شیمیایی، تولید برق، تصفیه آب، متالورژی، معدن و سایر بخش های صنعتی استفاده می شود.

برای خریدارانی که به دنبال یکشیر گلوب سخت سیلارزیابی قابلیت تولید، قابلیت ردیابی مواد، تست فشار، استانداردهای قابل اجرا و پشتیبانی فنی می تواند به کاهش خطرات تدارکات و بهبود قابلیت اطمینان عملیاتی بلند مدت کمک کند.

سوالات متداول

مزیت اصلی شیر گلوب هارد سیل چیست؟

مزیت اصلی ساختار آب بندی فلز به فلز آن است که می تواند مقاومت قوی در برابر دمای بالا، فشار، سایش و فرسایش ایجاد کند که دریچه به درستی برای کاربرد طراحی شده باشد.

آیا می توان از شیر گلوب سخت سیل برای بخار استفاده کرد؟

بله. دریچه‌های گلوب با مهر و موم سخت مشخص شده معمولاً برای کاربردهای بخار صنعتی مناسب هستند زیرا سطوح آب‌بندی فلزی آن‌ها می‌تواند شرایط دمایی سخت را تحمل کند. درجه بندی فشار-دما باید برای هر پیکربندی خاص تأیید شود.

چه موادی برای شیرهای هارد سیل گلوب موجود است؟

گزینه های مواد به مدل و کاربرد بستگی دارد. Huadu راه حل های فولاد کربنی و فولاد ضد زنگ را با اجزایی مانند A182 F316، A182 F316L، 13Cr و CF8M در پیکربندی اشاره شده فهرست می کند.

چه کلاس های فشار موجود است؟

محصول معرفی شده Huadu در کلاس های 150، 300، 600، 900، و 1500 پیکربندی ارائه می شود. خریداران باید کلاس فشار را با توجه به فشار طراحی خط لوله و استانداردهای قابل اجرا انتخاب کنند.

آیا می توان شیر را خودکار کرد؟

بله. علاوه بر عملکرد چرخ دستی، روش‌های عملیاتی موجود نیز بسته به پیکربندی مورد نیاز، شامل عملیات چرخ‌دنده، محرک الکتریکی، فعال‌سازی پنوماتیکی و فعال‌سازی هیدرولیک است.

چه استانداردهایی با این شیر مرتبط است؟

مشخصات محصول ارجاع شده شامل API 6D و ASME B16.34 برای طراحی، ASME B16.10 برای ابعاد چهره به چهره، ASME B16.5 و ASME B16.47 برای استانداردهای فلنج و API 598 برای آزمایش می باشد.

نتیجه گیری

شیر گلوب سخت سیل می تواند راه حل موثری برای کنترل جریان صنعتی باشد که در آن مواد آب بندی نرم معمولی ممکن است دوام لازم را نداشته باشند. ساختار آب‌بندی فلز به فلز، سطوح سخت، گزینه‌های کلاس فشار گسترده و سازگاری با رسانه‌های پرکاربرد آن را به ویژه در تولید برق، پتروشیمی، متالورژی، نفت و گاز، تصفیه آب، و کاربردهای صنعتی عمومی ارزشمند می‌کند.

برای تیم های تدارکاتی، بهترین انتخاب به چیزی بیشتر از اندازه شیر بستگی دارد. متوسط، دما، فشار، سازگاری مواد، پیکربندی آب بندی، نوع اتصال، فعال سازی، استانداردها، و الزامات آزمایش همگی باید قبل از خرید ارزیابی شوند. اگر منبع یک راه‌حل شیر صنعتی قابل اعتماد هستید یا برای انتخاب شیر گلوب Hard Seal مناسب برای پروژه خط لوله خود به کمک نیاز دارید،با ما تماس بگیریدبرای بحث در مورد الزامات فنی، گزینه های سفارشی سازی و شرایط برنامه با تیم Huadu.
