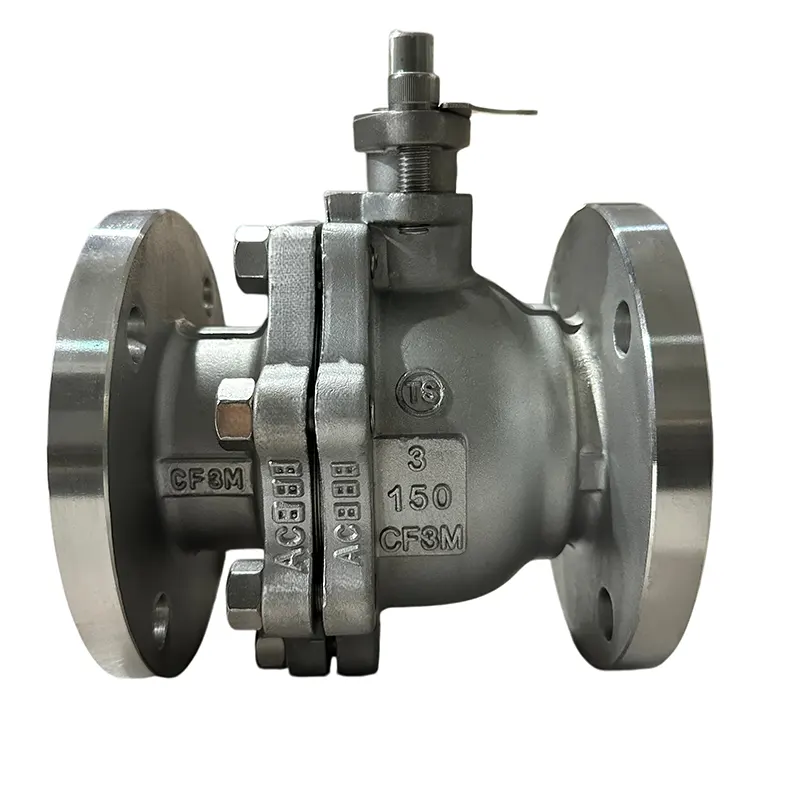

شیر توپی با دمای بالا

گروه Huadu Valve از پایگاه تولیدی ما در Wenzhou، چین، دریچه‌های تخصصی را برای محیط‌های عملیاتی صنعتی با تقاضا توسعه می‌دهد. شیر توپی با دمای بالا پرچمدار ما از بدنه آلیاژی مقاوم در برابر حرارت همراه با مواد آب بندی مقاوم در برابر دمای بالا برای مقابله با بخار داغ طولانی مدت و محیط روغن داغ استفاده می کند. ساختار داخلی بهینه شده به طور موثری از شکست مهر و موم ناشی از انبساط حرارتی جلوگیری می کند، ایده آل برای خطوط لوله پتروشیمی، نیروگاه و گرمایش با دمای بالا. ما دارای گواهینامه های ISO و API و همچنین میزهای تست درجه حرارت بالا و بازرسی کامل داخلی هستیم. سفارشی سازی OEM و ODM انعطاف پذیر با حداقل مقدار سفارش در هر سفارش در دسترس است. این شیرهای با دمای بالا در سطح جهانی به فروش می رسند و نظرات قابل اعتمادی را از مشتریان متعدد خارج از کشور دریافت می کنند.

ارسال استعلام

توضیحات محصول

شیرهای توپی استاندارد دارای چه محدودیت دمایی هستند؟

شیرهای توپی معمولی فولاد کربنی بدون ارتقاء درجه حرارت بالا معمولاً با خیال راحت در دمای -20 تا 180 درجه سانتیگراد کار می کنند. هنگامی که دمای کار به بالای 200 درجه سانتیگراد می رسد، مهر و موم های نرم PTFE نرم می شوند، تغییر شکل می دهند و به راحتی شروع به نشت می کنند و بدنه های فولادی ریخته گری معمولی ممکن است به تدریج تحت حرارت مداوم طولانی تاب بخورند. شیرهای توپی شناور GB معمولی ما از این محدوده دمایی معمولی پیروی می کنند و فقط برای آب با دمای اتاق، گاز با دمای معمولی و سیالات صنعتی معمولی با حرارت کم مناسب هستند، که نمی توانند درازمدت بخار یا روغن داغ با دمای بالا را تحمل کنند. در مقابل، شیرهای توپی با دمای بالا اختصاصی ما این محدودیت را به طور کامل شکسته اند.

چه چیزی یک شیر توپی را "دمای بالا" می کند؟

یک شیر توپی به عنوان نوع دمای بالا عمدتاً از سه ارتقاء هسته متفاوت از مدل‌های استاندارد واجد شرایط است. اول، قطعات آب بندی مقاوم در برابر حرارت به جای پرکننده معمولی PTFE است. ما از گرافیت، مهر و موم سخت فلز به فلز یا حلقه های آب بندی آلیاژی خاص استفاده می کنیم که تحت گرمای شدید نرم نمی شوند. دوم، طراحی ساختاری بدنه بهینه شده است، با شکاف انبساط ویژه ای که در داخل حفره سوپاپ محفوظ است تا انبساط حرارتی فلز را جبران کند و از له شدن توپ یا آب بندی در حرارت بالا جلوگیری کند. سوم، مواد اولیه مقاوم در برابر حرارت برای بدنه و تزئینات داخلی انتخاب شده است. به لطف این سه پیشرفت هدفمند، دریچه حتی تحت گرمای زیاد پایدار محکم و انعطاف‌پذیر می‌ماند، که تفاوت اصلی آن را از شیرهای توپی معمولی جدا می‌کند.

ویژگی های کلیدی

نوع محصول	شیر توپی با دمای بالا	مواد ساقه	A182 F304 / A182 F316 / 13Cr
استاندارد طراحی	API 6D / ASME B16.34	جنس صندلی	Stellite Hardfaced / PTFE / RPTFE
ابعاد چهره به چهره	ASME B16.10	نوع واشر	واشر مارپیچی / واشر RTJ/ واشر گرافیتی
استاندارد فلنج	ASME B16.5 / ASME B16.47	حالت عملیات	چرخ دستی، چرخ دنده، محرک الکتریکی، محرک پنوماتیک، محرک هیدرولیک
کلاس فشار	کلاس 150 / 300 / 600 / 900 / 1500	پایان اتصال	فلنج دار، رزوه ای، جوشی (BW/SW)
اندازه اسمی (NPS)	1/2 اینچ ~ 48 اینچ	نوع طراحی	توپ شناور / توپ ترونیون، کلاه پیچ
جنس بدنه	A216 WCB	محدوده دما	-29 ~ 425 ℃
جنس کلاه	A216 WCB	رسانه قابل اجرا	آب، نفت، گاز، بخار، سیالات صنعتی عمومی
مواد گوه / دیسک	A216 WCB + Hardfaced / A105 + Hardfaced / F304 / F316	استاندارد تست	API 598 / تست پوسته و صندلی هیدرواستاتیک

کدام مواد برای بدنه شیر بهتر است؟

انتخاب مواد به طور مستقیم به دمای کار واقعی بستگی دارد. برای دمای کار زیر 450 درجه سانتیگراد، فولاد آلیاژی مانند WC6 / WC9 مقرون به صرفه ترین انتخاب اصلی ما است که به طور گسترده در خطوط لوله بخار و نفت داغ در صنایع پتروشیمی و انرژی حرارتی استفاده می شود. اگر شرایط کاری تا 550 درجه سانتیگراد برسد یا دارای محیطی با دمای بالا کمی خورنده باشد، فولاد ضد زنگ F304 و F316 گزینه ترجیحی برای مقاومت در برابر حرارت و خوردگی بهتر است. برای دمای فوق‌العاده بالای 600 درجه سانتیگراد در محیط کاری بسیار سخت، از فولاد آلیاژی کروم-مولی با دمای بالا در سفارش‌های سفارشی استفاده می‌کنیم. فولاد کربن معمولی WCB که در شیرهای توپی معمولی استفاده می شود، هرگز برای سناریوهای کاری با دمای بالا توصیه نمی شود.

کدام صنایع رایج بیشتر به شیرهای توپی با دمای بالا نیاز دارند؟

این شیرها به شدت در نیروگاه های حرارتی، پالایش پتروشیمی، سیستم های بازیابی گرمای زباله، خطوط لوله بخار بویلر و خطوط تحویل آسفالت استفاده می شود. چنین شرایط کاری دارای بخار مداوم با دمای بالا، روغن حرارتی داغ و سیال شیمیایی با حرارت بالا است که دریچه‌های توپی معمولی فولاد کربنی به هیچ وجه نمی‌توانند عملکرد پایدار طولانی مدت را حفظ کنند.

دریچه های توپی با دمای بالا چه درجه های فشاری را پوشش می دهند؟

طیف محصولات ما PN16 تا PN100 را پوشش می‌دهد تا با شرایط مختلف کاری با فشار بالا و گرمای بالا مطابقت داشته باشد. محیط با دمای بالا معمولاً نوسانات فشار بیشتری را به همراه دارد، بنابراین ما دیواره بدنه شیر را ضخیم می کنیم و ساختار اجزای داخلی را در مقایسه با شیرهای توپی GB با دمای معمولی تقویت می کنیم تا عملکرد کلی یاتاقان فشار را بهبود بخشیم.
