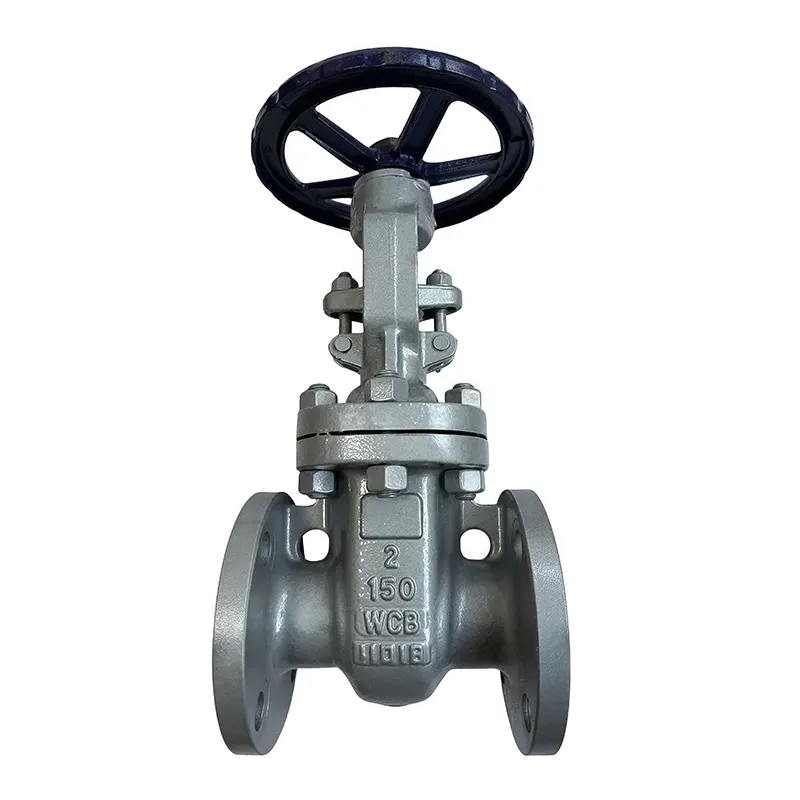

شیر دروازه ای فشار قوی

گروه Huadu Valve در Wenzhou، چین مستقر است و شیرآلات صنعتی بادوام و قابل اعتماد را در سراسر جهان عرضه می کند. شیر دروازه‌ای فشار بالا ما از فولاد کربنی A105 و WCB محکم استفاده می‌کند تا در برابر نوسانات شدید فشار و دما مقاومت کند. مجهز به گوه‌های سخت‌افزار Stellite و طراحی کامل سوراخ، خاموشی محکم با حداقل مقاومت جریان و عملکرد طولانی‌مدت پایدار، ایده‌آل برای پالایشگاه‌های نفت و گاز، نیروگاه‌های حرارتی و خطوط لوله شیمیایی پرفشار است.

ارسال استعلام

توضیحات محصول

ما یک تولید کننده سوپاپ تایید شده با گواهینامه های ISO و API، مجهز به خطوط تولید دقیق و QC کامل محدوده شامل تست های هیدرواستاتیک API 598 هستیم. سفارشی سازی های OEM و ODM با MOQ انعطاف پذیر برای سفارشات آزمایشی و انبوه در دسترس هستند. شیرهای دروازه ای فشار قوی ما در سراسر جهان ارسال می شوند و مشتریان مهندسی آن را بسیار تحسین می کنند.

این شیرهای دروازه ای فشار بالا با چه سناریوهای کاری می توانند سازگار شوند؟

آنها به عنوان تجهیزات قطع کننده تمام سوراخ برای خطوط لوله فشار بالا عمل می کنند که به طور گسترده در حمل و نقل نفت و گاز، نیروگاه های حرارتی، پالایشگاه های شیمیایی و خطوط بخار با دمای بالا استفاده می شود. آنها جریان را برای تعمیر و نگهداری خط لوله و قطع اضطراری به طور کامل باز یا بسته می کنند.

ویژگی های کلیدی

نوع محصول	شیر دروازه ای فشار قوی	مواد ساقه	A182 F304 / A182 F316 / 13Cr
استاندارد طراحی	API 6D / ASME B16.34 / API 600	جنس صندلی	Stellite Hardfaced / PTFE / RPTFE
ابعاد چهره به چهره	ASME B16.10	نوع واشر	واشر مارپیچی / واشر RTJ/ واشر گرافیتی
استاندارد فلنج	ASME B16.5 / ASME B16.47	حالت عملیات	چرخ دستی، چرخ دنده، محرک الکتریکی، محرک پنوماتیک، محرک هیدرولیک
کلاس فشار	کلاس 150 / 300 / 600 / 900 / 1500	پایان اتصال	فلنج دار، رزوه ای، جوشی (BW/SW)
اندازه اسمی (NPS)	1/2 اینچ ~ 48 اینچ	نوع طراحی	از طریق دروازه مجرا، گوه جامد / گوه شکاف، کلاه پیچی / کلاه جوش داده شده
جنس بدنه	A216 WCB	محدوده دما	-29 ~ 425 ℃
جنس کلاه	A216 WCB	رسانه قابل اجرا	نفت خام، گاز طبیعی، بخار، هیدروکربن، سیال صنعتی پرفشار
مواد گوه / دیسک	A216 WCB + Hardfaced / A105 + Hardfaced / F304 / F316	استاندارد تست	API 598 / تست پوسته و صندلی هیدرواستاتیک

آیا این نوع شیر دروازه ای برای کار دریچه گاز یا تنظیم فشار مناسب است؟

مطلقا نه. این شیرهای دروازه ای صرفاً برای جداسازی روشن و خاموش طراحی شده اند. باز کردن جزئی دریچه منجر به فرسایش شدید سطح آب بندی گوه آلیاژ سخت توسط محیط سریع می شود و در نتیجه نشت دائمی ایجاد می کند. برای کاهش فشار و کنترل جریان به شیرهای تنظیم کننده خاصی نیاز است.

چه مواد اولیه ای برای تولید این شیرهای دروازه ای فشار قوی مصرف می شود؟

بدنه و کاپوت: ریخته گری A216 WCB، آهنگری A105، فولاد کربنی A350 LF2 با دمای پایین

میل سوپاپ: A182 F304، A182 F316 یا فولاد ضد زنگ 13Cr

دیسک گوه: بستر فولاد کربنی با سطح سخت Stellite

روکش صندلی: آلیاژ سخت Stellite / Inconel

واشرهای آب بندی: واشر حلقه فلزی RTJ، واشر مارپیچ گرافیتی

در خدمات خطوط لوله فشار قوی، چه مزایایی باعث می شود شیرهای دروازه ای فشار قوی در مقایسه با شیرهای توپی و شیرهای پروانه ای انتخاب بهتری باشند؟

اولاً، حفره مستقیم آنها مقاومت جریان تقریباً صفر را به همراه دارد. دریچه های توپی دارای حفره های به دام افتاده و دریچه های پروانه ای دارای انسدادهای داخلی دیسک هستند که باعث کاهش فشار اضافی می شود.

دوم، ساختار گوه مهر و موم سخت تمام فلزی می تواند فشار فوق العاده بالا کلاس 2500 و دمای بالا را تحمل کند، در حالی که شیرهای توپی و پروانه ای مهر و موم شده نرم تحت بارهای حرارتی و فشار شدید از بین می روند.

سوم، بدنه های ضخیم دیواره سنگین و کاپوت های جوش داده شده اختیاری، خطرات نشتی را از بین می برند، که دریچه های پروانه ای شناور توپی و ویفری نمی توانند برای خطوط لوله قابل اشتعال با فشار بالا بحرانی برطرف کنند.

چهارم، آنها از گواهینامه آتش سوزی API 6D پشتیبانی می کنند، یک استاندارد ایمنی اجباری که اکثر شیرهای پروانه ای نمی توانند آن را برآورده کنند.
