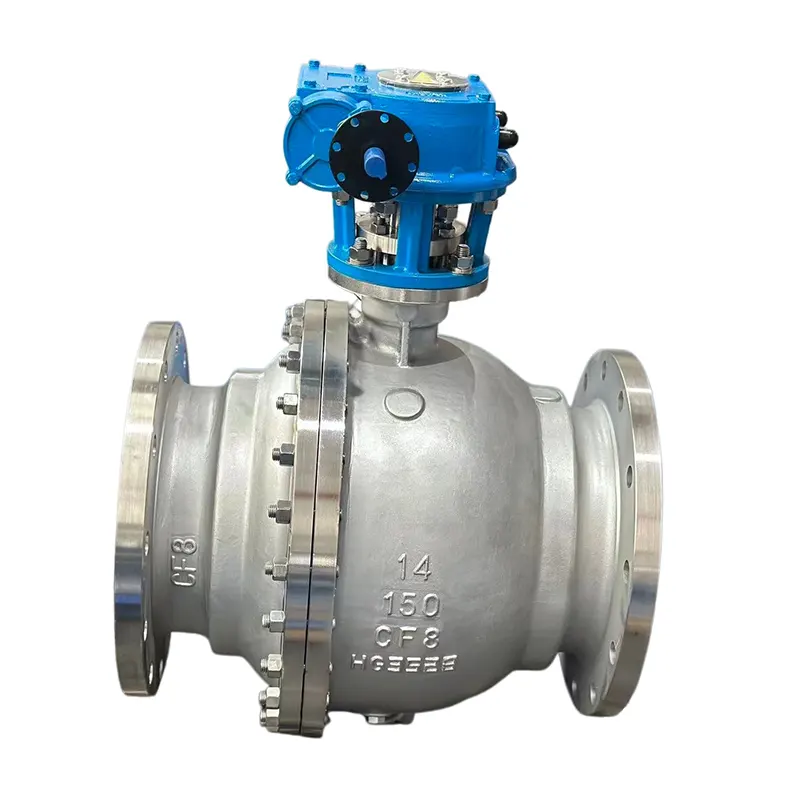

شیر توپی ثابت

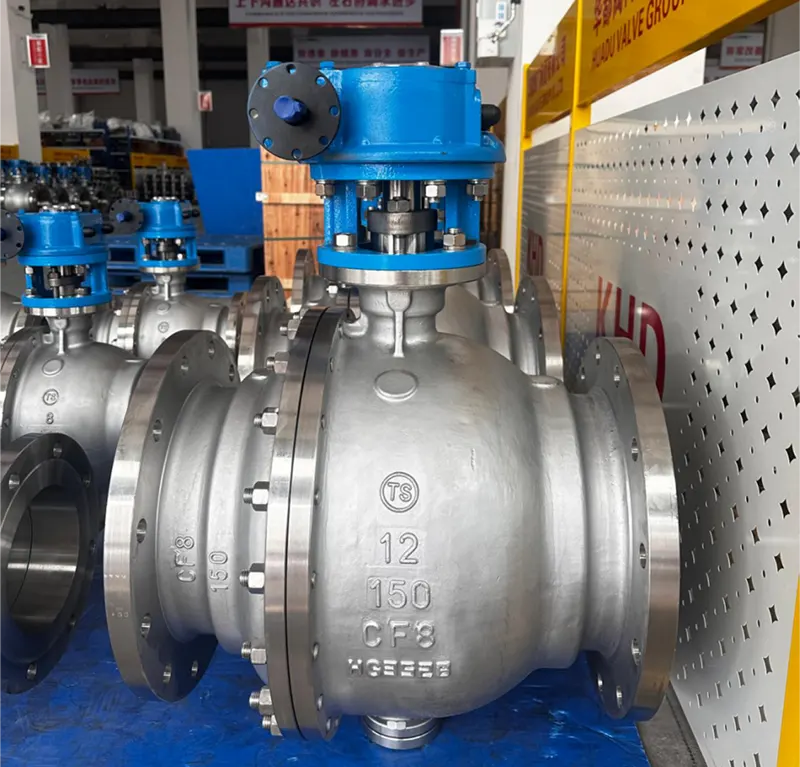

گروه Huadu Valve در Wenzhou، چین مستقر است و شیرآلات صنعتی قابل اعتماد با کیفیت عالی را ارائه می دهد. محصول ستاره ما، شیر توپی ثابت، در فولاد کربنی WCB محکم یا فولاد ضد زنگ CF8 موجود است که مقاومت فشاری فوق‌العاده و دوام پایداری را ارائه می‌کند. ساخته شده با انتهای فلنجی و ساختار توپی با پشتیبانی از بند، دارای گشتاور عملیاتی کم، آب بندی دو جهته قابل اعتماد و عملکرد صاف حتی در شرایط کاری سنگین است. این برای خطوط لوله با قطر بزرگ و فشار بالا که به طور گسترده در پروژه های پتروشیمی، نیروگاه ها و تصفیه آب استفاده می شود، مناسب است.

ارسال استعلام

توضیحات محصول

ما یک تولید کننده سوپاپ حرفه ای هستیم که دارای گواهینامه های ISO، API و CE هستیم. ما دارای تجهیزات پیشرفته تولید و مجموعه کاملی از سیستم های کنترل کیفیت هستیم. ما همچنین سفارشات OEM و ODM را با حداقل مقادیر انعطاف پذیر می پذیریم. محصولات قابل اعتماد ما در سطح جهانی صادر می شوند و از مشتریان به رسمیت شناخته می شوند.

شیر توپی ثابت نصب شده بر روی قفسه چیست؟

شیرهای توپی ثابت نصب شده بر روی Trunnion برای خطوط لوله فشار بالا و قطر بزرگ طراحی شده اند. در مقایسه با دریچه های توپی شناور، توپ از طریق میل سوپاپ بالایی و شفت بند پایینی در جای خود قفل می شود. این فقط برای باز و بسته شدن بدون رانش در هنگام اعمال فشار می چرخد. ساختار تراننیون بیشترین بار فشار سیال را می گیرد و به طور موثر اصطکاک روی صندلی آب بندی را کاهش می دهد. این طراحی باعث می شود که شیرهای توپی ثابت برای عملیات صنعتی طولانی مدت پایدارتر و بادوام تر شوند.

تفاوت بین شیر توپی ثابت و شیر توپی شناور چیست؟

این سوال متداول ترین سوال خریداران جهانی است. تفاوت اصلی در ساختار نگهدارنده توپ و حالت تحمل فشار است.

دریچه‌های توپی شناور دارای تکیه گاه پایین‌تری نیستند. هنگامی که فشار خط لوله بالا می رود، محیط، توپ را محکم به صندلی پایین دست فشار می دهد. این باعث ایجاد اصطکاک زیاد، گشتاور عملیاتی بالا و سایش سریع صندلی می شود. انواع شناور فقط برای شرایط کاری با اندازه کوچک و فشار کم تا متوسط مناسب هستند.

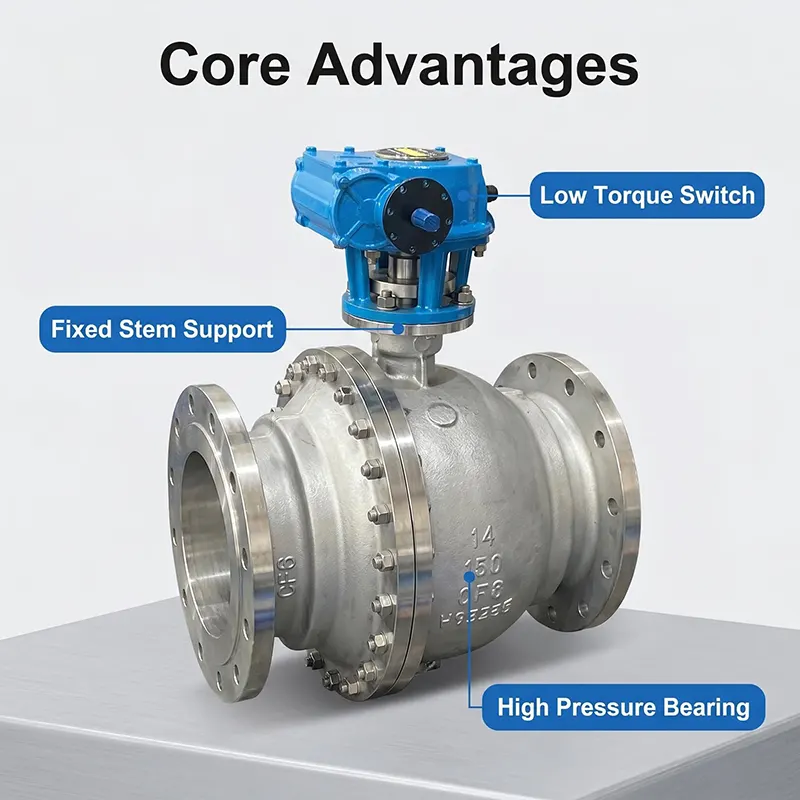

دریچه‌های توپی ثابت، توپ را در موقعیت خود ثابت می‌کنند. بار فشار توسط شفت و یاتاقان بدنه و نه صندلی آب بندی انجام می شود. دارای گشتاور عملیاتی کم، سایش جزئی صندلی، عملکرد آب بندی پایدار و عمر طولانی تر است. برای خطوط لوله DN100 / NPS4 و بالاتر از خطوط لوله با سوراخ بزرگ یا فشار بالا، شیرهای توپ ثابت همیشه اولین انتخاب در مهندسی صنایع هستند.

ویژگی های کلیدی

نوع محصول	شیر توپی ثابت	مواد ساقه	A182 F304 / A182 F304L / 13Cr
استاندارد طراحی	API 6D / ASME B16.34	جنس صندلی	Stellite Hardfaced / PTFE / RPTFE / گرافیت / فلز به فلز
ابعاد چهره به چهره	ASME B16.10	نوع واشر	واشر مارپیچی / واشر RTJ / واشر گرافیت
استاندارد فلنج	ASME B16.5 / ASME B16.47	حالت عملیات	چرخ دستی، چرخ دنده، محرک الکتریکی، محرک پنوماتیک، محرک هیدرولیک
کلاس فشار	کلاس 150 / 300 / 600 / 900 / 1500	پایان اتصال	فلنج دار، رزوه ای، جوشی (BW/SW)
اندازه اسمی (NPS)	1/2 اینچ ~ 48 اینچ	نوع طراحی	توپ ثابت نصب شده در Trunnion، کلاه پیچ
جنس بدنه	A351 CF8 (فولاد ضد زنگ ریخته گری SS304)	محدوده دما	-29 ~ 425 ℃
مواد پلاگین / دیسک	CF8 + Stellite Hardfaced / A182 F304 + Hardfaced	رسانه قابل اجرا	آب، نفت، گاز، بخار، سیالات صنعتی عمومی
جنس کلاه	A351 CF8M	استاندارد تست	API 598 / تست پوسته و صندلی هیدرواستاتیک

شیرهای توپی ثابت معمولاً در کجا استفاده می شوند؟

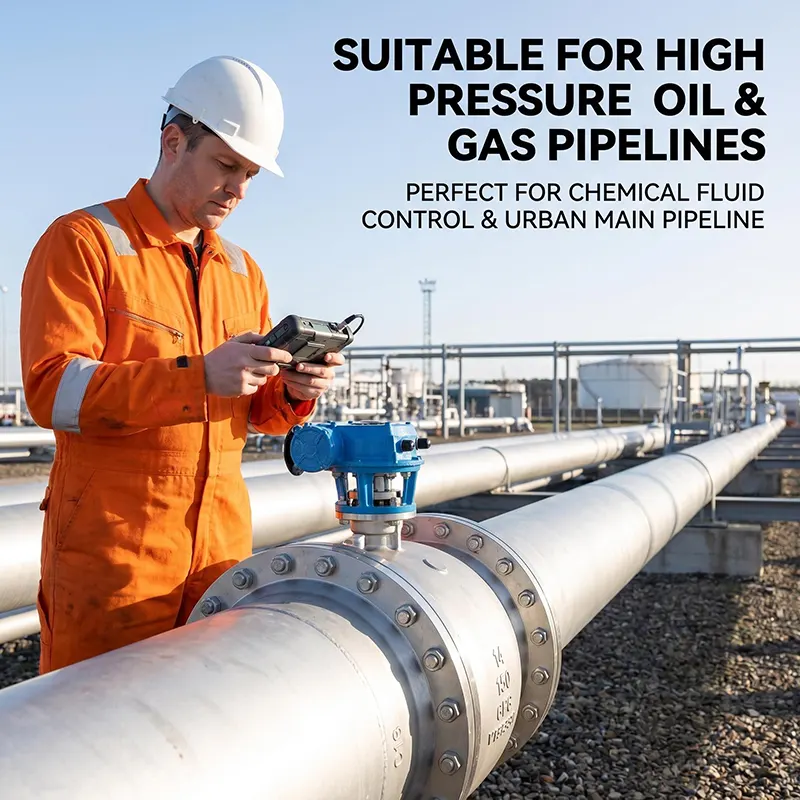

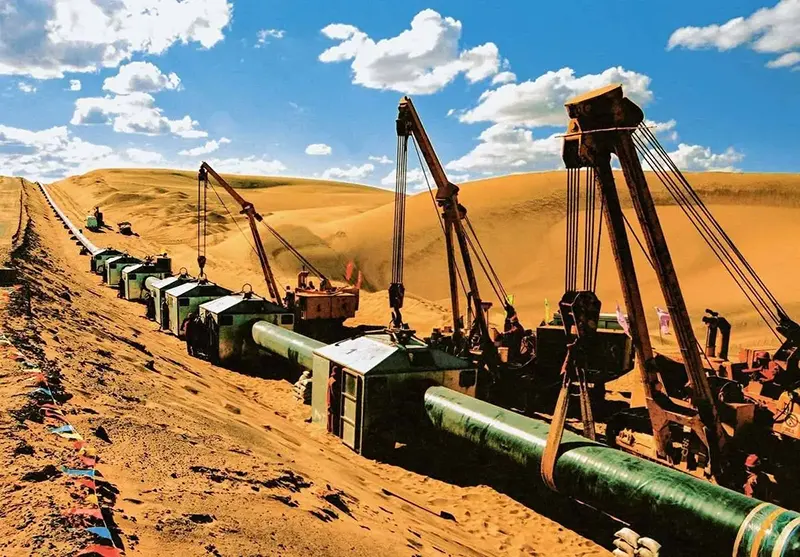

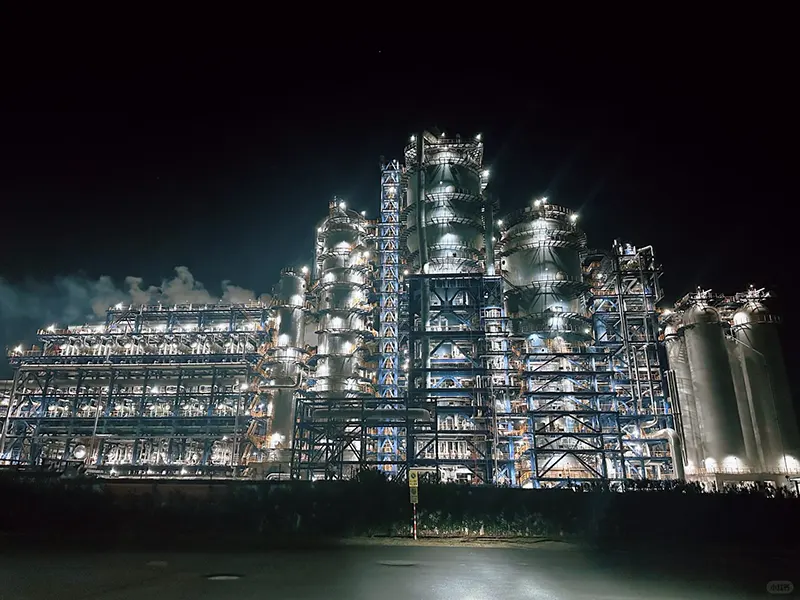

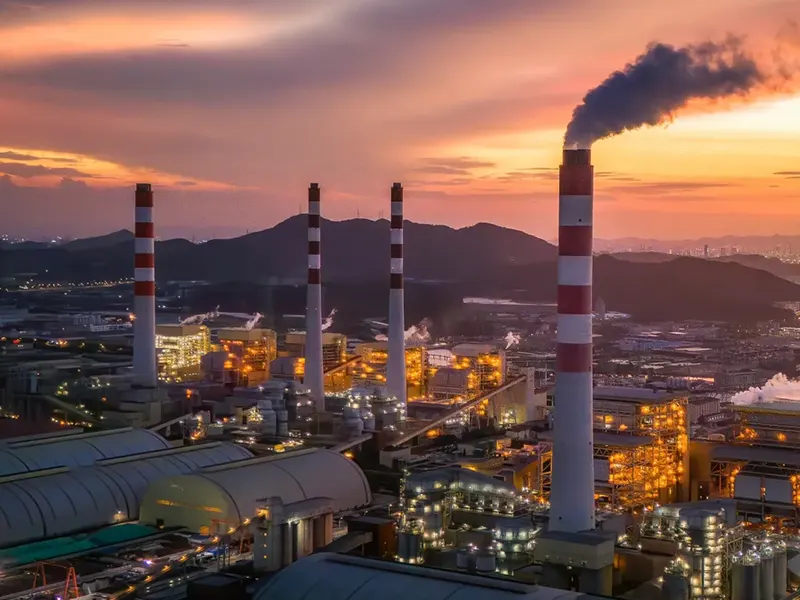

شیرهای توپی ثابت Trunnion به طور گسترده در سناریوهای صنعتی سنگین استفاده می شوند که نیاز به آب بندی پایدار و عمر طولانی دارند. صنایع معمولی شامل خطوط لوله انتقال نفت و گاز، نیروگاه‌های پتروشیمی، نیروگاه‌های حرارتی، پروژه‌های تصفیه آب، ایستگاه‌های گاز طبیعی و سیستم‌های تحویل سیال صنعتی در مسافت‌های طولانی است. به ویژه برای شرایط کاری با فشار بالا، سرعت جریان زیاد، سوئیچینگ مکرر و الزامات سختگیرانه نشت صفر مناسب است.

از چه موادی برای بدنه و قطعات داخلی شیر توپی ثابت پشتیبانی می کنید؟

ما طیف وسیعی از مواد بدنه و داخلی را برای مطابقت با شرایط کاری مختلف ارائه می دهیم. فولاد کربنی WCB انتخاب استاندارد ما برای خطوط لوله صنعتی عمومی است که دوام قابل اعتماد را با قیمت رقابتی ارائه می دهد. برای خدمات با مایع یا گاز خورنده، فولاد ضد زنگ CF8 (304) و CF8M (316) را برای مقاومت در برابر خوردگی قابل اعتماد انتخاب می کنیم.

ما همچنین می‌توانیم مواد ویژه‌ای مانند فولاد با دمای پایین و فولاد آلیاژی را برای پروژه‌های سخت و سخت تهیه کنیم. برای قطعات داخلی مانند صندلی‌های توپ و شیر، می‌توانیم ترکیب‌های مختلفی را بر اساس نیازهای کاری واقعی شما پیکربندی کنیم. قطعات مهر و موم سخت فلزی برای شرایط سخت کاری در دسترس هستند، در حالی که مواد آب‌بندی نرم کلاسیک PTFE و RPTFE مطابق با نیازهای کامل پروژه‌های استاندارد هستند.

شیرهای توپی ثابت شما با چه استانداردها و گواهینامه هایی مطابقت دارند؟

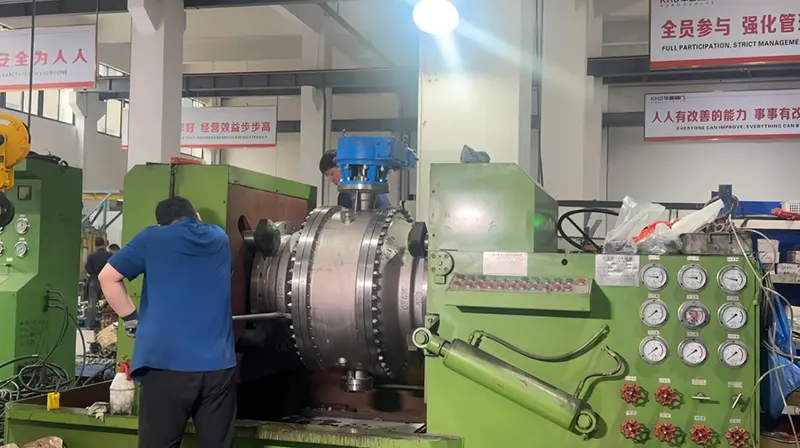

تمام شیرهای توپی ثابت نصب شده ما به طور دقیق مطابق با استانداردهای بین المللی API 6D و ASME B16.34 تولید می شوند. کارخانه ما دارای گواهینامه های API، ISO و CE کامل است. هر شیر تمام شده تست فشار پوسته حرفه ای، تست سفتی صندلی و تست سفتی هوا را قبل از تحویل انجام می دهد. تمام گزارشات آزمایش و اسناد گواهینامه را می توان برای پشتیبانی از بازرسی پروژه و ترخیص از گمرک مشتریان ارائه کرد.

آیا باید آب بند نرم را انتخاب کنم یا شیر توپی ثابت سیل فلزی؟

این بستگی به محیط خط لوله و دمای کار شما دارد. دریچه‌های توپی ثابت با نشستن نرم از آب‌بندی PTFE یا RPTFE استفاده می‌کنند و به نشت صفر حباب‌دار می‌رسند. آنها برای آب تمیز، گاز و محیط روغن با دمای معمولی با الزامات آب بندی دقیق ایده آل هستند.

شیرهای توپی ثابت مهر و موم شده فلزی می توانند با دمای بالا، فشار بالا و متوسط حاوی ذرات جامد ریز سازگار شوند. ساختار آب بندی فلز به فلز مقاوم در برابر سایش و مقاوم در برابر دمای بالا است که به طور گسترده در شرایط سخت پتروشیمی و خطوط لوله با دمای بالا استفاده می شود.

آیا شیرهای توپی ثابت می توانند به محرک های الکتریکی یا پنوماتیکی مجهز شوند؟

بله کاملا قابل تنظیم دریچه های توپی ثابت ما را می توان با عملکرد دنده دستی، محرک های پنوماتیک، محرک های الکتریکی و محرک های هیدرولیک مطابقت داد. به لطف ساختار تکیه گاه، گشتاور عملیاتی بسیار کمتر از شیرهای توپی شناور است. این می تواند به طور موثر هزینه پیکربندی محرک ها را کاهش دهد و عملکرد باز و بسته شدن خودکار پایدارتر را تضمین کند.

ضمانت کیفیت و سیاست پس از فروش شما چیست؟

تمام شیرهای توپی ثابت نصب شده ما از ضمانت کیفیت طولانی مدت برخوردار هستند. ما پشتیبانی فنی کامل، راهنمایی نصب و مشاوره پس از فروش را ارائه می دهیم. ما بر روابط بلندمدت همکاری با مشتریان جهانی تمرکز می کنیم، نه معاملات یکباره.
